Hvordan varmebehandlingsbakker maksimerer industriovnens effektivitet og levetid

Varmebehandlingsbakker er kerneværktøjskomponenter, der bruges i industrielle varmebehandlingsovne til at holde emner under opvarmning, bratkøling, temperering og andre termiske processer. Materialevalg, strukturelt design og fremstillingsprocesser bestemmer direkte varmebehandlingskvalitet, produktionseffektivitet og udstyrets levetid. Specialbyggede bakker fremstillet af førsteklasses varmebestandigt legeret stål (såsom 1.4848, 1.4849, 2.4879, SCH13 osv.) kan fungere stabilt på lang sigt i højtemperaturmiljøer fra 900°C til 1150°C, hvilket giver 3 til 5 gange længere levetid i kulstofstål sammenlignet med 5 gange længere levetid . Disse bakker er uundværligt nøgleudstyr inden for præcisionsmetalbearbejdning, rumfart, bilproduktion og andre sektorer.

Funktionel placering og anvendelsesscenarier af varmebehandlingsbakker

Varmebehandlingsbakker udfører tre kernefunktioner i industrielle ovne: lastbæring, positionering og varmeoverførsel. Afhængigt af ovntype og proceskrav kan bakker kategoriseres i flere typer, hver strukturelt optimeret til specifikke anvendelsesscenarier.

Hovedbakketyper efter ovnklassificering

• Brøndtype Ovnsbundbakker : Anvendes til bundstøtte i brønd-/gravovne, der bærer store lodrette belastninger, typisk med radiale ribbestrukturer
• Rulle ildsted bakker : Anvendes i kontinuerlige rulleovne med spor eller riller i bunden for at matche ovnruller, hvilket muliggør kontinuerlig transport

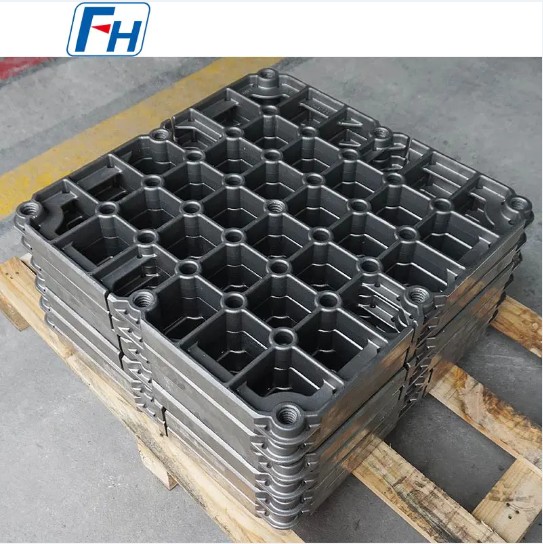

• Bakker af æsketype : Velegnet til batch-type kasseovne, for det meste rektangulære flade eller gitterstrukturer til nem lastning og losning af gaffeltruck
• Spor-type bakker til kontinuerlige ovne : Anvendes i automatiserede kontinuerlige produktionslinjer, der samarbejder med pushere eller transportbånd til batchautomatiseret behandling
• Universalbakker til multifunktionsovne : Kompatibel med flere ovntyper, meget standardiseret struktur, velegnet til små til mellemstore batch-produktioner af flere varianter

Typiske anvendelsesfelter

Nøglematerialevalg: Ydeevnesammenligning af varmebestandigt legeret stål

Materialevalg til varmebehandlingsbakker er den primære faktor, der bestemmer deres ydeevne og levetid. Forskellige legeringssammensætninger bibringer distinkte højtemperaturydelser og mekaniske egenskaber.

Egenskaber for almindeligt anvendte varmebestandige legeringsmaterialer

Kerneprincipper for materialevalg : Bakker, der opererer i karboniserende atmosfærer, bør prioritere højchrom-nikkel-legeringer (såsom 1.4848, 1.4849), fordi chrom danner en tæt Cr₂O₃-beskyttende film på overfladen, der effektivt forhindrer kulstofatomers indtrængning i matrixen. I rene oxidationsatmosfærer kan nikkelindholdet passende reduceres for at kontrollere omkostningerne, men kromindholdet skal forblive over 20% for at opretholde oxidationsmodstanden.

Strukturelt design Essentials: Nøglefaktorer, der påvirker levetiden

Strukturelt design af varmebehandlingsbakker kræver afbalancering af bæreevne, termisk ensartethed og termisk spændingsaflastning. Ukorrekt struktur er hovedårsagen til for tidlig bakkefejl (deformation, revner, krybende kollaps).

Fem kerneelementer i strukturel optimering

1. Vægtykkelse design : Hovedbakkens vægtykkelse varierer typisk fra 8 mm til 20 mm. For tynd fører til utilstrækkelig styrke og overdreven oxidation; for tyk øger termisk kapacitet, forlænger opvarmningscyklusser og intensiverer termisk stress. Empiriske data viser, at for hver stigning på 2 mm i vægtykkelse, øges bakkevægten med cirka 15 %, mens krybelevetiden ved høje temperaturer kun forbedres med cirka 5 % , der kræver optimering mellem styrke og termisk effektivitet.
2. Rib layout : Radial- eller honeycomb-ribber er almindelige designs. Honeycomb-strukturer øger stivheden med over 40 %, mens de reducerer vægten og fremmer ovngascirkulationen, og kontrollerer emnetemperaturens ensartethed inden for ±5°C.
3. Termisk udvidelseskompensation : Når bakker opvarmes fra stuetemperatur til 1000°C, kan den lineære ekspansion nå 10 mm til 15 mm (pr. meter længde). Udvidelsesspalter eller fleksible forbindelsesstrukturer skal reserveres i designet; ellers vil termisk spændingskoncentration forårsage svejserevner.
4. Bundsporsdesign : Nederste spor af rulleovnbakker skal nøjagtigt matche ovnruller. Sporhårdheden skal være 30 til 50 HBW lavere end ovnruller for at undgå at beskadige dyre rulleoverflader. Sporafstanden er typisk 300 mm til 600 mm, beregnet ud fra bakkelængde og belastningskapacitet.
5. Stabling og positioneringsstrukturer : Bakker til flerlagsstabling skal have positioneringsknaster eller styresøjler for at sikre, at stablingens lodrette afvigelse ikke overstiger 2 mm/m, hvilket forhindrer væltning og sikrer ovngasstrømningskanaler.

Fremstillingsprocesser og kvalitetskontrol

Fremstilling af varmebehandlingsbakker involverer præcisionsstøbning, svejsning eller smedning. Kvalitetskontrol på hvert trin har direkte indflydelse på det endelige produkts pålidelighed og levetid.

Fordele ved præcisionsstøbeprocesser

For bakker med komplekse former med talrige ribber og åbne strukturer er præcisionsstøbning (investeringsstøbning eller sandstøbning) den foretrukne proces. Støbte bakker muliggør næsten-net-form formning med materialeudnyttelsesgrader på op til 70 % eller højere, ensartet indre struktur og ingen svejsevarmepåvirkede zoner. Støbte bakker, der anvender vakuumsmeltning og retningsbestemt størkningsteknologi, viser 25 % til 35 % højere brudstyrke ved høje temperaturer end svejsede strukturer , særligt velegnet til kontinuerlige driftsmiljøer med høj belastning.

Proceskontrol for svejsede konstruktioner

Svejste bakker er velegnede til store eller ekstra store specifikationer (enkelt stykke vægt over 500 kg). Svejsning skal bruge varmebestandige fyldmaterialer, der matcher basismetallet, med streng kontrol med varmetilførslen. Eftersvejseopløsningsbehandling ved 1050°C til 1100°C er obligatorisk for at eliminere resterende svejsespændinger og genoprette korrosionsbestandigheden . Svejsekvaliteten skal verificeres gennem radiografisk testning (RT) eller ultralydstestning (UT) for at sikre fravær af manglende fusion, porøsitet og andre defekter.

Kvalitetsinspektionsstandarder

• Kemisk sammensætningsanalyse: Spektrometerdetektion af legeringselementindhold for at sikre overholdelse af materialestandarder (såsom DIN-, ASTM- eller GB-standarder)
• Mekanisk egenskabstest: Stuetemperatur og højtemperatur træktest, hårdhedstest for at verificere materialestyrkeindikatorer
• Inspektion af dimensionsnøjagtighed: Koordinat målemaskine (CMM) detektering af kritiske pasdimensioner, med tolerancer typisk kontrolleret inden for ±1 mm
• Overfladekvalitetsinspektion: Visuel og penetrant test (PT) for at sikre fravær af revner, sandhuller og andre overfladedefekter
• Ledelsessystemcertificering: ISO9001 kvalitetsstyringssystem og ISO14001 miljøledelsessystemcertificering for at sikre fuld processporbarhed

Strategier for forlængelse af levetid og vedligeholdelse

Selv med materialer og processer af højeste kvalitet har varmebehandlingsbakker begrænset levetid under barske driftsforhold. Videnskabelige vedligeholdelsesstrategier kan forlænge den gennemsnitlige levetid med 30 % til 50 %.

Almindelige fejltilstande og forebyggende foranstaltninger

Bedste praksis for daglig vedligeholdelse

• Belastningskontrol : Enkeltbakkebelastning bør ikke overstige 85 % af designbelastning for at undgå lokal spændingskoncentration, der forårsager tidlig deformation
• Temperaturstyring : Faktisk driftstemperatur skal være mindst 50°C under materialets maksimale driftstemperatur for at give sikkerhedsmargin for utilsigtet overophedning
• Periodisk eftersyn : Udfør omfattende inspektion hver 500 ovncyklusser, måling af kritisk dimensionsdeformation; afbryde brugen, når deformationen overstiger 3 mm
• Overflade rengøring : Fjern straks vedhæftet oxidskala og karburerede lag for at forhindre lokal korrosionsacceleration og forurening af arbejdsemnets overflade
• Rotationsbrug : Etabler bakkerotationssystem for at forhindre individuelle bakker i kontinuerlig drift med høj belastning på lang sigt, hvilket afbalancerer generelt slid

Tilpasset design: Matchende specifikke proceskrav

Mens standardiserede bakker tilbyder alsidighed og økonomi, kan tilpassede designs forbedre varmebehandlingskvaliteten og produktionseffektiviteten markant i specifikke processcenarier.

Når tilpassede bakker er nødvendige

Tilpasset varmebehandlingsbakker anbefales, når følgende forhold opstår:

• Arbejdsemner har specielle former (såsom lange skafter, tyndvæggede dele, uregelmæssige former), som ikke kan placeres stabilt på standardbakker eller risikerer kollisionsskader
• Processer kræver streng temperaturensartethed (såsom ±3°C for rumfartsdele), hvilket kræver optimeret bakkeventilationsstruktur
• Eksisterende bakkes levetid er for kort, med hyppig udskiftning, der forårsager nedetidstab, der overstiger de trinvise omkostninger ved tilpasning
• Automatiserede produktionslinjer kræver, at bakker præcist samarbejder med robotarme og transportsystemer
• Produkter med høj værditilvækst har ekstremt høje krav til overfladekvalitet, der skal undgå bakkekontaktmærker

Nøgleinputparametre til brugerdefineret design

Professionelt bakkedesign kræver, at brugerne angiver følgende tekniske parametre: ovntype og effektive arbejdszonedimensioner, krav til maksimal driftstemperatur og temperaturensartethed, enkelt- og totalvægt af ovnbelastede emner, procesatmosfæretype (oxidation/opkulning/nitrering/vakuum), læsse-/tømningsmetode (manuel/gaffeltruck/robotarm), forventet levetidsmål . Baseret på disse parametre kan ingeniører bruge finite element analyse (FEA) til at simulere termisk og mekanisk spændingsfordeling, optimere struktur og forudsige levetid.
