Hvordan vælger man den rigtige kvalitet af varmebestandige stålstøbegods til industrielle ovne?

Temperaturgradient: Det primære udvælgelseskriterium

Den faktiske temperatur på komponenter inde i industriovne er typisk 50°C til 150°C højere end emnetemperaturen, og varmekildetypen (tung olie, gas eller elektrisk) påvirker direkte temperaturfordelingens ensartethed. Ydeevneforringelsen af varmebestandigt stål er ikke lineær, men udviser kritiske tærskelpunkter:

• 650°C til 900°C Farezone : Dette område er det følsomme temperaturbånd for σ-fase (FeCr intermetallisk forbindelse) udfældning. For legeringer i Fe-Cr-Ni-serien (såsom HH, HK), hvis sammensætningsbalancen er forkert, kan slagenergien falde med mere end 30 % efter langvarig brug ved 750°C. For komponenter, der arbejder i dette temperaturområde under cyklisk belastning (såsom ristplader i klinkerkølere), bør legeringer i Fe-Ni-Cr-serien med enfaset austenitisk mikrostruktur (såsom HP, HT) derfor prioriteres, eller der bør tilføjes nitrogen og sjældne jordarter for at hæmme σ-faseudfældning.
• 1000°C og over oxidationsmodstandstærskel : Chromindhold skal være ≥20% for at danne en tæt Cr₂O₃ beskyttende film. I henhold til GB/T 8492-2014-standarden indeholder ZG40Cr25Ni20 (almindeligt kendt som "2520") 23% til 27% Cr og kan fungere stabilt ved 1150°C. Almindelig 304 rustfrit stål (18Cr-8Ni) er utilstrækkeligt i kromindhold og vil opleve oxidationsafskalning ved langvarig brug over 800°C, og bør aldrig erstatte dedikeret varmebestandigt støbestål.
• Kvantitativt forhold mellem temperatur og oxidationshastighed : For hver 100°C stigning i temperaturen kan oxidationshastigheden fordobles. Den årlige oxidationsvægtforøgelse af 310S rustfrit stål er cirka 1,2 mg/cm² ved 1000°C, men denne værdi kan overstige 2,4 mg/cm² ved 1100°C. Dette betyder, at en forøgelse af driftstemperaturen på HK40 fra 1050°C til 1150°C kan reducere dens oxidationslevetid med mere end 50%.

Temperaturanvendelsesgrænser for typiske kvaliteter

Furnace Atmosphere: Den oversete kemiske angrebsfaktor

Industrielle ovnatmosfærer kan klassificeres i seks typer: oxiderende, reducerende, neutrale, svovlholdige, karburerende og vakuum. Atmosfæretypen bestemmer direkte fejltilstanden for legeringselementer:

Oxiderende og svovlholdig atmosfære

Chrom er det grundlæggende element for oxidationsbestandighed i alle varmebestandige legeringer. Den Cr₂O₃-beskyttende film, den danner, er afgørende i oxiderende atmosfærer. Dog vanddamp accelererer markant oxidation af legeringer med højt jernindhold , med relativt mindre indvirkning på høj-nikkel legeringer. I svovlholdige atmosfærer trænger sulfider ind i oxidfilmen og forårsager "sulfidation-oxidation" synergistisk korrosion. I sådanne tilfælde bør HL-serien (29Cr-20Ni) med høj krom og lav nikkel vælges, da dens sulfideringsbestandighed er overlegen i forhold til HK-serien.

Karburerende atmosfære og metalafstøvning

I karboniserende atmosfærer (såsom metan- eller propan-krakningsmiljøer) infiltrerer kulstofatomer stålmatrixen og danner skøre karbider. Når kulstofindholdet overstiger 2 %, mister de fleste varmebestandige legeringer fuldstændigt duktilitet ved stuetemperatur. HP-serien bliver på grund af dets høje nikkelindhold (33% til 37%), som reducerer den maksimale kulstofopløselighed, det foretrukne valg til karburering af ovnkomponenter. For den mere alvorlige "metalstøvning" - en katastrofal kulstofkorrosion, der forekommer omkring 600°C - viser erfaringen, at højnikkellegeringer såsom RA333 og støbekvalitets Supertherm klarer sig bedst, mens RA330 og 801H klarer sig væsentligt dårligere i dette miljø.

Vakuum og reducerende atmosfærer

I atmosfærer med brint eller krakket ammoniak skal skørhed ved afkulning forhindres. Kvaliteter med moderat kulstofindhold (0,35% til 0,50%) og stabile karbiddannende elementer (såsom Nb, W) bør vælges. I modificerede HP-Nb-kvaliteter danner niobium NbC med kulstof, hvilket forhindrer chromudtømning ved korngrænser og hæmmer brintskørhed.

Belastningsforhold: Fra statisk støtte til dynamisk termisk træthed

Fejltilstandene af varmebestandige stålstøbegods i industrielle ovne afhænger ikke kun af temperatur og atmosfære, men er også tæt forbundet med belastningstype:

Brudstyrke og krybemodstand

For komponenter under langvarig statisk belastning (såsom ovnrør og bøjler) kræver ISO 204:2018-standarden: ved 800°C og 100 MPa stress skal krybebrudtiden overstige 100.000 timer. HP40 (25Cr-35Ni) udviser væsentligt højere brudstyrke end HK40 ved 900°C, fordi dets højere nikkelindhold stabiliserer den austenitiske matrix og fremmer spredningen af ​​fine M₂3C6-carbider. Hvis driftstemperaturen stiger til 950°C med 50 MPa spænding, kræver nikkelbaserede legeringer såsom Inconel 617 brudlevetid ≥50.000 timer, hvor jernbaserede varmebestandige stål næppe kan opfylde kravene.

Termisk træthed og termisk chok

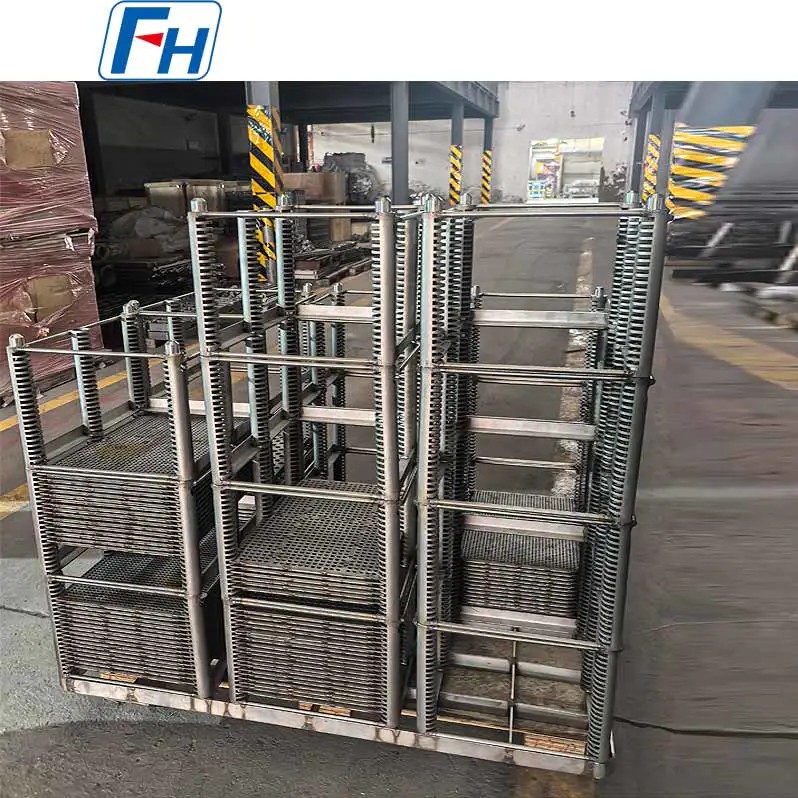

For komponenter, der oplever hyppige opstarts-/nedlukningscyklusser eller temperaturudsving (såsom varmebehandlingsbakker og strålerør), er termisk træthed den primære fejltilstand. Gennem 1.000 termiske cyklusser mellem 20°C og 800°C kan revnevæksthastigheder evalueres. HH Type 1 udviser på grund af dets partielle ferritindhold bedre duktilitet under sådanne forhold end den fuldt austenitiske Type 2; mens HT-serien (15Cr-35Ni) på grund af sit høje nikkelindhold har den bedste termiske stødmodstand og kan fungere op til 1150°C under oxiderende forhold og 1100°C under reducerende forhold.

Slid og mekanisk påvirkning

I miljøer med materialeerosion som cementroterovne og pilleskaktovne skal slidstyrken forbedres på basis af varmebestandigheden. For ZG40Cr25Ni20 kan kulstofindholdet øges til 0,40% til 0,50%, eller spormolybdæn (0,5% til 1,0%) kan tilsættes for at danne hårde carbider. Efter at have erstattet almindeligt kulstofstål med ZG40Cr25Ni20 i en cementovnsforing, blev levetiden forlænget fra 6 måneder til 3 år, hvilket fuldt ud demonstrerer den eksponentielle forbedring, som korrekt materialevalg bringer til levetiden.

Standardsystemer og ingeniørpraksis i sammensætningsoptimering

Der er systematiske forskelle i sammensætningsspecifikationerne for varmebestandigt støbestål blandt store globale standardsystemer. At forstå disse forskelle hjælper med præcist materialevalg:

Kinesiske standarder (GB/T 8492) og international benchmarking

ZG40Cr25Ni20 specificeret i GB/T 8492-2014 svarer til HK40 i ASTM A297, men med et lidt lavere minimum nikkelindhold (18% til 21% mod 19% til 22%). Kinesiske standarder har en tendens til at kompensere for ydeevnetab fra reduceret nikkelindhold ved at tilføje nitrogen (N, 0,15 % til 0,25 %) og sjældne jordarters (RE) elementer og derved kontrollere omkostningerne. For eksempel opnår ZG35Cr24Ni7SiN gennem forstærkning af nitrogenfast opløsning højtemperaturstyrke tæt på HK40 ved 1050°C, men med materialeomkostninger reduceret med ca. 15% til 20%.

ASTM A297 HP-seriens modifikationer

Traditionelle HP-kvaliteter (Cr 24% til 28%, Ni 33% til 37%) har udviklet sig til flere modificerede grene:

1. HP-Nb : Tilsætning af 0,8 % til 1,2 % niobium danner Nb(C,N)-udfældninger, hvilket forbedrer brudstyrken ved 1100°C med 20 % til 30 %, samtidig med at svejsbarheden forbedres.
2. HP-Mo : Tilsætning af 1,0 % til 1,5 % molybdæn forbedrer styrkende virkninger af fast opløsning, velegnet til forhold med mild sulfideringskorrosion.
3. HP-W-Nb : Kombineret tilsætning af wolfram (0,5% til 1,0%) og niobium, brugt til ethylenkrakningsovns strålerør, med synergistisk optimering af karbureringsmodstand og krybemodstand.

Sammensætningstest og kvalitetskontrol

Sammensætningsafvigelser i varmebestandige stålstøbegods påvirke ydeevnen markant. For eksempel reducerer siliciumindhold, der overstiger 3 %, samtidig med at det øger oxidationsmodstanden, kraftigt sejheden ved stuetemperatur; kulstofindhold på over 0,50 % accelererer skørhed ved høje temperaturer. Ingeniørpraksis anbefaler at bruge optisk emissionsspektrometri (OES) eller induktivt koblet plasma (ICP) til sammensætningstestning med fejlkontrol inden for ±0,01 %. For kritiske komponenter kræves der også 500-timers oxidationstest (GB/T 13303-2020), der beregner den gennemsnitlige oxidationshastighed V = (g₂ - g₁) / (S · t), i enheder af g/m²·h.

Økonomiske afvejninger: Livscyklusomkostninger i stedet for oprindelig købspris

Den endelige materialevalgsbeslutning skal overstige enhedsmaterialeprisen og beregne de fulde livscyklusomkostninger (LCC). Tage petrokemiske ethylenkrakningsovns strålerør som et eksempel:

• Valg af HK40 giver lavere indledende materialeomkostninger, men kræver udskiftning hvert 2. til 3. år på grund af krybedeformation eller skørhed ved karburering, hvilket resulterer i massive nedlukningsvedligeholdelsestab.
• Valg af modificeret HP-Nb øger startomkostningerne med ca. 25 % til 30 %, men levetiden kan nå op på 5 til 7 år. På grund af reducerede vægudtyndingshastigheder kan brændstofbesparelser fra forbedret termisk effektivitet desuden nå op på det dobbelte af materialeomkostningsforskellen.

I det ultrahøje temperaturområde på 1095°C til 1205°C, selvom jern-nikkel-baserede legeringer som HL, HU og HX har højere startomkostninger, genvinder deres reducerede nedetidsfrekvens og vedligeholdelsesarbejde ofte materialeomkostningsforskellen inden for 18 måneder. Derfor essensen af valg af varmebestandigt stål til industrielle ovne er at finde den optimale balance mellem fem dimensioner: temperatur, atmosfære, belastning, levetid og omkostninger , snarere end blot at forfølge det ekstreme af en enkelt indikator.
