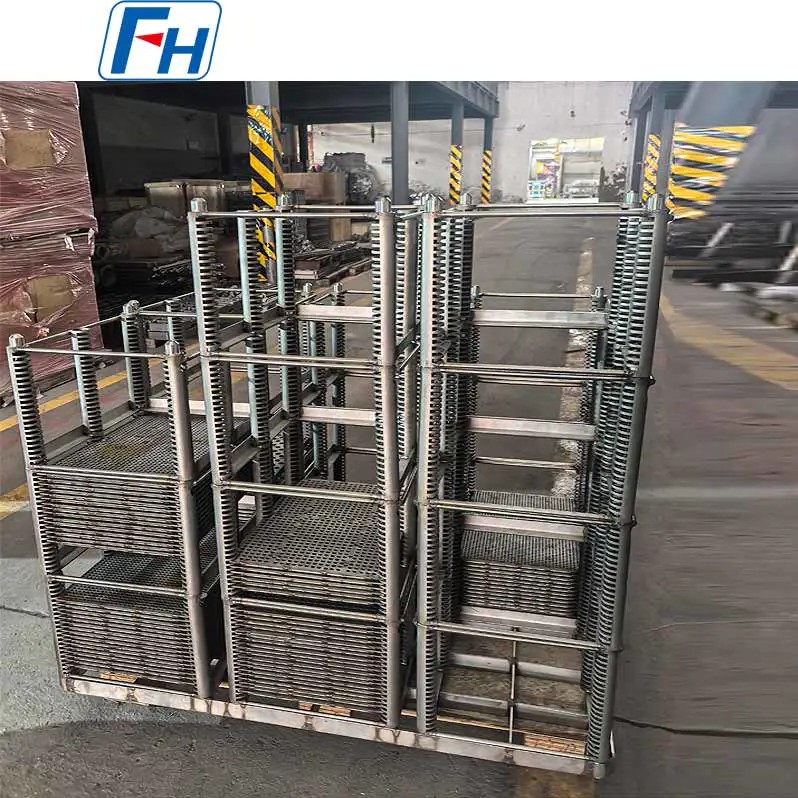

Hvorfor varmebehandlingsarmaturer betyder noget?

Varmebehoglingsarmaturer tjene som den væsentlige grænseflade mellem arbejdsemner og termisk behandlingsudstyr. Deres designrationalitet, materialevalg og fremstillingskvalitet styrer direkte ensartethed, repeterbarhed og slutproduktkvalitet af hele varmebehandlingscyklussen. I industriel produktion er ca 30 %-40 % varmebehandlingsfejl – såsom forvrængning, oxidation og ujævn karburering – kan direkte tilskrives forkert armaturdesign eller brug. Derfor er valg af det rigtige varmebehandlingsarmatur ikke en sekundær operationel beslutning, men en strategisk faktor, der bestemmer succesen eller fiaskoen af ​​den termiske proces.

Fra et praktisk ingeniørmæssigt perspektiv skal varmebehandlingsarmaturer samtidig opfylde tre kerneydelseskriterier: høj temperatur strukturel stabilitet (vedligeholdelse af form og bæreevne ved måltemperaturer), termisk ledningsevne effektivitet (sikring af ensartet opvarmning af emner), og kemisk kompatibilitet (undgå uønskede reaktioner med ovnatmosfære eller emneoverflader). Fraværet af nogen af ​​disse målinger vil resultere i forhøjede batchskrotrater eller væsentligt øget energiforbrug.

Hvordan materialevalg understøtter armaturets ydeevne og levetid

Almindelige varmebestandige legeringsmaterialer og deres driftstemperaturområder

De primære overvejelser vedr varmebehandlingsarmatur materialer er vedvarende styrke ved forhøjede temperaturer, oxidationsmodstand og karbureringsmodstand. Forskellige legeringer er velegnede til forskellige procestemperaturer og atmosfæriske forhold; forkert materialevalg er fortsat en af ​​de førende årsager til for tidlig fejl på armaturet.

Typiske fejltilstande og forebyggende strategier

Varmebehandlingsarmaturer står over for flere risici for nedbrydning under længerevarende højtemperaturcyklisk service. De mest udbredte fejltilstande omfatter:

• Termisk træthed revner : Gentagne opvarmnings- og afkølingscyklusser akkumulerer indre spændinger, med mikrorevner, der typisk starter efter 500-800 cyklusser og til sidst forplante sig til gennemtykkelsesbrud.
• Krybedeformation : Under vedvarende højtemperaturbelastning undergår materialer irreversibel plastisk deformation. For 1.4848 legering ved 900°C og 50 MPa spænding kan krybebelastning nå 2%-3% efter 1.000 timer , hvilket direkte kompromitterer armaturets positioneringsnøjagtighed.
• Karbureringsskørhed : I kulstofrige atmosfærer diffunderer kulstofatomer ind i korngrænser og danner sprøde karbidfaser, hvilket forårsager en dramatisk reduktion i materialets sejhed og forhøjet risiko for brud.
• Oxidationsspild : I oxiderende atmosfærer bliver overfladeoxidskaller kontinuerligt tykkere og skvulper, hvilket fører til reduktion af tværsnit og forringet bæreevne.

For at afbøde disse fejltilstande anvender ingeniørpraksis typisk følgende foranstaltninger: udvælgelse af nikkelbaserede højlegerede materialer for at forbedre krybemodstanden; påføring af antioxidationsbelægninger på armaturets overflader; optimering af varme- og kølehastigheder for at reducere termisk stød; og etablering af regelmæssige inspektions- og udskiftningsprotokoller for at fange nedbrydning før katastrofale fejl.

Hvilke armaturer matcher din ovnkonfiguration og proceskrav

Primære armaturer efter ovnkategori

Forskellige ovntyper stiller fundamentalt forskellige krav til armaturets geometri, dimensionsnøjagtighed og belastningsmetodologi. Et misforhold mellem armaturet og ovnen reducerer ikke kun produktionseffektiviteten, men kan også skabe sikkerhedsrisici.

Tekniske overvejelser i konstruktion af armaturer

Armaturets strukturelle design kræver en omhyggelig balance mellem belastningstæthed and ensartet varmestrøm . I karbureringsprocesser, for eksempel, begrænser utilstrækkelig arbejdsemneafstand atmosfærecirkulationen og producerer ujævne hylsterdybder; for stor afstand reducerer ovnens belastningskapacitet og øger enhedsenergiforbruget. Teknisk erfaring indikerer, at minimumsafstanden mellem tilstødende emner i karbureringsarmaturer bør opretholdes på 15–25 mm for at sikre tilstrækkelig atmosfærecirkulation.

Armaturets egenvægt er en anden kritisk faktor. I brøndovnsapplikationer når den kombinerede vægt af armaturet og emner ofte hundredvis af kilo til flere tons , der kræver ophæng og støttekonstruktioner designet med rigelige sikkerhedsmarginer - typisk en sikkerhedsfaktor ikke lavere end 3.0 . Endvidere påvirker selve armaturets termiske masse direkte opvarmningstid og energiforbrug; letvægtsdesign giver betydelig værdi i energibesparelser. Hver 10 % reduktion i armaturvægt kan forkorte opvarmningstiden med et gennemsnit på 5 %-8 % .

Hvilke fremstillingsprocesser transformerer design til pålidelige armaturer

Sammenligning af større produktionsruter

Fremstilling af varmebehandlingsarmaturer følger primært tre procesruter: støbning, svejsning/montering og præcisionsbearbejdning. Hver rute er egnet til forskellige kompleksitetsniveauer og præcisionskrav.

• Præcisionsstøbning : Ideel til komplekse, højt integrerede armaturer såsom honeycomb bakker og uregelmæssige støtterammer. Investeringsstøbning opnår dimensionsnøjagtighed af ±1,5 mm med overfladeruhed Ra på 6,3–12,5 μm . Fordelen ligger i at danne komplekse indre hulrum og tyndvæggede strukturer, selvom produktionstiden er længere, og værktøjsomkostningerne er højere.
• Svejset samling : Velegnet til store eller modulære armaturer fremstillet af standardsektioner og plader. Svejste armaturer tilbyder produktionsfleksibilitet og kortere leveringscyklusser, men svejsezoner repræsenterer svage led under termisk træthed. Højkvalitets svejsede armaturer kræver 100 % svejseinspektionskvalifikation og eftersvejsningsaflastende varmebehandling.
• Bearbejdning montage : Anvendes på positioneringsarmaturer med høj præcision, såsom dedikerede jigs til varmebehandling af aero-motorblade. CNC-bearbejdning sikrer, at kritiske lokaliseringsflader opnår præcision af ±0,05 mm , der opfylder de strenge krav til forvrængningskontrol ved præcision termisk behandling.

Kritiske kvalitetskontrolkontrolpunkter

Kvalitetskontrol af varmebehandlingsarmaturer strækker sig over hele fremstillingsprocessen, med vigtige inspektionsknuder, herunder:

1. Råvareaccept : Spektroskopisk analyse bekræfter overensstemmelse med den kemiske sammensætning; metallografisk inspektion verificerer kornstørrelsen ikke grovere end ASTM 4 , hvilket sikrer grundlaget for ydeevne ved høje temperaturer.
2. Inspektion af dimensionsnøjagtighed : CMM-verifikation af kritiske montagedimensioner, med planhedsfejl kontrolleret indeni ±2 mm/m .
3. Ikke-destruktiv test : Røntgen- eller ultralydsinspektion for intern krympeporøsitet og indeslutninger i støbegods; magnetisk partikel- eller penetrantinspektion for overflade- og overfladerevner.
4. Godkendelse af ydeevne ved høje temperaturer : Prøvearmaturer gennemgår 24-48 timer belastningsholdende test ved målservicetemperaturer for at verificere, at krybedeformation forbliver inden for de tilladte grænser.

Hvordan Service Life Management og omkostningsoptimering maksimerer armaturets ROI

Typiske levetidsdata og indflydelsesfaktorer

Levetiden på varmebehandlingsarmaturs varierer betydeligt afhængigt af materiale, proces og driftsforhold. Under konventionelle karbureringsforhold (930°C, 8-12 timers cyklus) er typiske levetider for forskellige materialearmaturer som følger:

Praktiske strategier for livsforlængelse og omkostningsreduktion

Forlængelse af armaturets levetid og reduktion af omkostninger til varmebehandling kan nås fra flere dimensioner:

• Graderet brugsstrategi : Implementer nye armaturer til processer med de strengeste krav til forvrængning og nøjagtighed, og nedgrader dem derefter gradvist til mindre krævende applikationer, og maksimer værdien gennem hele livscyklussen.
• Periodisk reparation og istandsættelse : Armaturer med lokal forvrængning eller mindre revner kan gendannes gennem opretning, svejsereparation og genvarmebehandling, hvilket forlænger levetiden ved at 30 %-50 % .
• Optimering af driftstilstand : Styr opvarmningshastigheder til højst 150°C/time for at undgå termisk chok; i karbureringsprocesser, udfør regelmæssig kulstofafbrænding for at reducere kemisk angreb fra kulstofopbygning.
• Lager- og rotationsstyring : Oprethold omfattende opgørelser af armaturet, sporing af cyklustælling, inspektionsdata og vedligeholdelseshistorik, hvilket muliggør tilstandsbaseret forebyggende udskiftning og undgår uventede produktionsafbrydelser.

Hvilken beslutningsramme sikrer, at du vælger den optimale ramme for din proces

Stillet over for talrige materiale-, struktur- og leverandørmuligheder muliggør en systematisk udvælgelsesramme optimal beslutningstagning. Følgende prioritetsrækkefølge anbefales til evaluering:

1. Proceskompatibilitet først : Bekræft, at armaturets maksimale driftstemperatur, atmosfærekompatibilitet og belastningsbærende kapacitet opfylder målproceskravene – disse er hårde begrænsninger, der ikke kan forhandles.
2. Verifikation af ovnens tilpasningsevne : Kontroller, at armaturets dimensioner, grænsefladegeometri og påfyldningsmetoder er fuldt ud kompatible med eksisterende ovnudstyr; levere ovnkammertegninger til leverandører til bekræftelse, når det er nødvendigt.
3. Vurdering af livscyklusomkostninger : Beregn den amortiserede pris pr. cyklus over armaturets fulde levetid i stedet for alene at sammenligne de oprindelige indkøbsomkostninger. Et armatur der holder 1.000 cyklusser kan levere lavere omkostninger pr. cyklus end et billigere alternativ, der kun varer 300 cyklusser .
4. Leverandørkapacitet og leveringssikkerhed : Evaluer leverandørens materialekildestabilitet, produktionskvalitetskontrolsystemer og historisk leveringsydelse til tiden for at sikre pålidelig langsigtet forsyning.
5. Tilpasning og teknisk support : For specialiserede emner eller nye processer repræsenterer leverandørens evne til at levere designoptimering og processamarbejde betydelig langsigtet partnerskabsværdi.

Ved at anvende denne systematiske ramme kan producenter opnå optimal økonomisk effektivitet i armaturinvesteringer og samtidig sikre det kvalitetsgrundlag, der er nødvendigt for kontinuerlig forbedring af varmebehandlingsprocesser.
