Hvordan vælger man vakuumovn varmebehandlingsarmaturer/varmebehandlingsværktøj?
Industri nyheder
Dec 23, 2025

Hvordan vælger man vakuumovn varmebehandlingsarmaturer/varmebehandlingsværktøj?

Sådan vælger du vakuumovn Værktøj til varmebehandling ? Materiale- og procesmatchningsvejledning

Vakuum ovn varmebehandlingsarmaturer/værktøj er specialiserede støttesystemer, der bruges i processer såsom vakuum varmebehandling, vakuum lodning og vakuum sintring. De opererer i det unikke miljø med ekstremt lavt tryk (selv ultrahøjt vakuum) og høje temperaturer, med designprincipper, der er fundamentalt forskellige fra dem for atmosfæriske eller atmosfærekontrollerede ovnarmaturer.

Kernekravene er: At opretholde stabilitet under højtemperaturvakuumforhold uden at fordampe eller forurene emnet og ovnkammeret, samtidig med at der sikres ensartet opvarmning.

I. Kerneegenskaber og strenge udfordringer
1. Ekstremt lav volatilitet (primært krav): Den ovnarmatur materiale skal have ekstremt lavt damptryk ved høje temperaturer og under højvakuum. Eventuelle flygtige stoffer vil direkte forurene det rene ovnmiljø, kondensere på de kolde vægge (typisk vandkølede kapper), kompromittere vakuumintegriteten og kan aflejre sig på emnets overflader, hvilket potentielt kan forårsage produktafvisning (f.eks. påvirke lodningskvaliteten, forringe superlegeringsegenskaber).

2. Fremragende højtemperatur krybestyrke: Vakuum ovns are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Inventar skal understøtte belastninger ved disse temperaturer i længere perioder uden væsentlig deformation.

3. Fremragende kemisk stabilitet og renhed: Den material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.

4. Høje termiske strålingsegenskaber: I et vakuummiljø er varmeoverførsel næsten udelukkende afhængig af stråling. Derfor er overfladetilstanden (emissiviteten) af fiksturmaterialet og dets strukturelle design afgørende for at opnå ensartet opvarmning af emnet.

5. Matchet termisk udvidelseskoefficient (CTE): Den difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.

II. Primært materialevalg
Den choice of material for vacuum furnace varmebehandlingsarmaturer er kernen i deres design og bestemmer processens succes eller fiasko.

1. Grafit:

  • Fordele:
    • Enestående højtemperaturstyrke: Styrken øges faktisk ved høje temperaturer (>1000°C).
    • God modstandsdygtighed over for termisk stød.
    • Lav termisk udvidelseskoefficient, der giver dimensionsstabilitet.
    • Let at bearbejde til komplekse former.
    • Relativt lave omkostninger.
  • Ulemper:
    • Brænder kraftigt i oxiderende atmosfærer eller luft, hvilket begrænser brugen til vakuum- eller ren inaktive gasmiljøer.
    • Er et porøst materiale og kan absorbere gasser og fugt, hvilket kræver grundig bagning.
    • Kulstof kan diffundere ind i visse emner (f.eks. superlegeringer, rustfrit stål), hvilket forårsager "opkulning", som ændrer materialeegenskaber (nogle gange ønsket, ofte skadeligt).
  • Ansøgninger: Udbredt i vakuumsintring (hårdmetal, keramik), højtemperatur vakuum varmebehandling (>1100°C), C/C kompositmaterialebehandling.

2. Molybdæn og wolfram:

  • Fordele:
    • Ekstremt høje smeltepunkter (Mo: 2620°C; B: 3420°C), fremragende højtemperaturstyrke.
    • Ekstremt lavt damptryk, meget rent.
    • God elektrisk og termisk ledningsevne.
  • Ulemper:
    • Dyrt.
    • Meget tilbøjelig til oxidation ved høje temperaturer (dannende flygtige oxider), kun anvendelig i vakuum eller inert gas med høj renhed.
    • Skør, svær at bearbejde.
    • Relativt lav CTE, hvilket kræver omhyggelig tilpasning til emnet.
  • Ansøgninger: Understøtningskomponenter, varmeelementer og varmeskjolde til den højeste temperatur vakuumvarmebehandling, enkeltkrystalvækst og højtemperaturlodning.

3. Ildfaste metallegeringer (f.eks. TZM: Titanium-Zirconium-Molybdæn-legering):

  • Tilbyder forbedret omkrystallisationstemperatur og høj temperaturstyrke i forhold til ren molybdæn, med overlegen ydeevne men højere omkostninger.

4. Keramik:

  • Almindelige typer: Alumina (Al₂O3), Zirconia (ZrO₂), Boronitride (BN), Siliciumcarbid (SiC).
  • Fordele:
    • Ekstrem kemisk inertitet, praktisk talt ikke-reaktiv med ethvert emne.
    • Ingen fordampning, ingen forurening, hvilket giver den højeste renlighed.
    • Formstabilitet ved høje temperaturer.
  • Ulemper:
    • Skør, relativt dårlig modstandsdygtighed over for termisk stød (med undtagelser som BN og nogle SiC-kvaliteter).
    • Høje bearbejdningsomkostninger, vanskelige at fremstille komplekse strukturer.
  • Ansøgninger: Til applikationer, der kræver den højeste renlighed, såsom i halvlederindustrien, og vakuum varmebehandling eller lodning af rumfarts titanlegeringer og superlegeringer.

5. Superlegeringer (f.eks. Inconel 600/601/617, Haynes 230):

  • Anvendes i vakuumområdet mellem til lav temperatur (<1150°C). Den tætte kromskala dannet på deres overflade er relativt stabil i vakuum, og de tilbyder høj styrke, hvilket muliggør komplekse strukturer.
  • Lavere omkostninger end molybdæn og wolfram.

III. Hovedtyper og designnøglepunkter

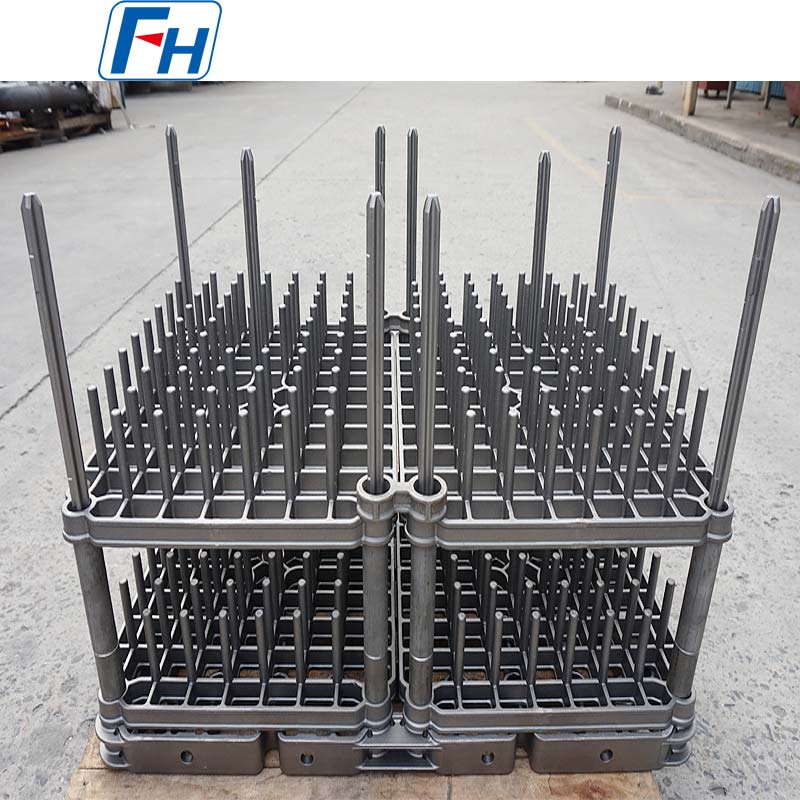

1. Generel belastningsbærende type:

  • Grafit/molybdæn plader, både: Til transport af bulk eller små dele.
  • Designnøglepunkter: Letvægtsdesign til at reducere termisk masse; slidser eller stigrør på bunden for at øge det strålende overfladeareal.

2. Dedikerede armaturer og forme:

  • Vakuumloddebeslag/værktøjer : Præcisionsbearbejdet af grafit eller keramik til nøjagtig samling af dele. Designet skal tage højde for strømningsveje for lodning af fyldstof, vedligeholdelse af kapillærspalter og undgå blokering på grund af CTE-uoverensstemmelse.
  • Anti-forvrængning fiksturer / Værktøjer : Til store tyndvæggede komponenter (f.eks. huse), fremstillet af grafit eller superlegeringer for at give støtte eller begrænsning på vigtige steder.

3. Varmeelementer og varmeskjolde (selv om de ikke er direkte armaturer, er de kritiske systemkomponenter):

  • Materialer: Grafit, molybdæn, wolfram.
  • Rolle: Bestem ovntemperaturens ensartethed. Deres design og layout påvirker direkte opvarmningen af ​​emnet.

IV. Design bedste praksis
1. "Blackbody" strålingsdesign: Optimer armaturets form for at danne et hulrum, der befordrer ensartet stråling. Eksempler omfatter brug af perforerede varmeskjolde eller design af flerlags reflekterende strukturer.

2. Minimer kontaktområdet: Brug punkt-, linie- eller lille arealkontakt til at reducere lokale temperaturgradienter forårsaget af varmeledning og for at forhindre binding/svejsning mellem emne og fikstur.

3. "Thermal Match" Design: For flerlagssamlinger (f.eks. loddede komponenter), beregne omhyggeligt den termiske ekspansionssekvens for hvert materialelag, og design strukturer, der tillader fri ekspansion eller har kompensationsevner.

4. Grundig forkonditionering: Alle armaturer (især grafit og molybdæn) skal gennemgå forlænget højtemperatur-vakuumbagning (over procestemperatur) før første brug for at fjerne adsorberede gasser og urenheder.

5. Dedikerede armaturer til dedikeret brug: Undgå krydskontaminering ved ikke at blande armaturer. For eksempel må armaturer, der bruges til titanlegeringer, aldrig bruges til superlegeringer for at forhindre skadelige intermetalliske reaktioner (f.eks. mellem Ti og Al).

V. Brug, vedligeholdelse og sikkerhed
1. Streng rengøring: Armaturer skal rengøres ultralyd med opløsningsmidler som vandfri ethanol eller acetone før og efter brug, efterfulgt af fuldstændig tørring.

2. Håndteres med forsigtighed: Grafit- og keramiske armaturer er meget sprøde og kræver ekstremt forsigtig håndtering.

3. Regelmæssig inspektion: Tjek grafitdele for revner og afskalninger; efterse metaldele for oxidation og deformation.

4. Atmosfære kontrol: Sørg for renhed og tørhed af procesatmosfæren (f.eks. højrent argon) for at beskytte armaturer mod utilsigtet oxidation.

5. Sikkerhed først: Forbyd strengt at udsætte grafitarmaturer for luft eller iltrige atmosfærer ved høje temperaturer på grund af risikoen for eksplosion og brand.

Resumé
Vakuum ovn fixtures / Værktøjer er den kritiske grænseflade, der forbinder procesmiljøet med ultrahøj renhed med højtydende produkter. De er ikke blot fysiske understøtninger, men er vogtere af procesrenhed, formgivere af det termiske felt og garanter for emnepræcision.

Den core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.

Investering i korrekt designet og vedligeholdt inventar til vakuumovne er en nødvendig forudsætning for at sikre succesen med varmebehandlinger med høj værditilvækst inden for områder som rumfart, halvledere og førsteklasses skærende værktøjer. Det repræsenterer en dyb forståelse og beherskelse af materiale- og procesgrænser.
