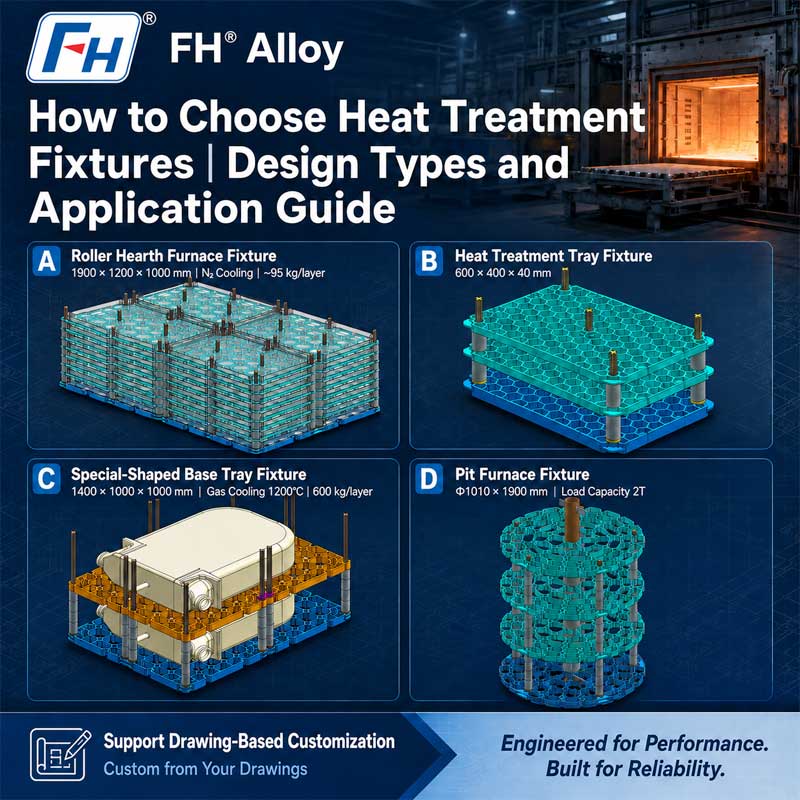

Sådan vælger du varmebehandlingsarmaturer | Designtyper og anvendelsesvejledning

I industriel varmebehandlingsproduktion er armaturer meget mere end simple bærere, der bruges til at flytte komponenter ind og ud af ovne.

Et korrekt designet varmebehandlingsarmatur hjælper med at kontrollere:

• Komponentpositionering

• Varmefordeling

• Indlæsningseffektivitet

• Produktionskonsistens

• Høj temperatur deformation


Det er dog ikke altid ligetil at vælge det rigtige armatur.

En armatur, der fungerer godt til små batchkomponenter, er muligvis ikke egnet til tunge støbegods. Et design, der anvendes i en konventionel ovn, opfylder muligvis ikke kravene til en vakuumvarmebehandlingsproces.

Den rigtige løsning afhænger af forholdet mellem:

• Emnets geometri

• Ovn type

• Temperaturområde

• Indlæsningsmetode

• Produktionscyklus

• Materialeydelse


Denne vejledning forklarer de vigtigste typer varmebehandlingsarmaturer, og hvordan ingeniører vælger det passende design til forskellige industrielle applikationer.
FH® Alloy leverer tilpassede varmebehandlingsarmaturer baseret på kundetegninger, ovnforhold og produktionskrav.

Hvorfor valg af varmebehandlingsarmaturer er vigtige
Under varmebehandling udsættes komponenter gentagne gange for høje temperaturer og termiske cyklusser.

Armaturet skal bevare sin strukturelle funktion, mens det understøtter emnet.

Et uegnet armaturdesign kan føre til:

• Forvrængning af emnet

• Ujævn opvarmning

• Reduceret ovnkapacitet

• Kort levetid for armaturet
• Øgede produktionsomkostninger


For producenter, der kører kontinuerlig varmebehandling, påvirker armaturets ydeevne direkte produktiviteten.
Et veldesignet armatur skal opnå en balance mellem:
Mekanisk styrke Varmeoverførsel Vægtoptimering Levetid

Forskellige varmebehandlingsarmaturer og deres anvendelser
Der er flere almindelige armaturer, der bruges i industrielle ovne.
Det bedste valg afhænger af komponentens form, proceskrav og ovnmiljøet.

Varmebehandlingskurve: Fleksible løsninger til batchbehandling
Varmebehandlingskurve er almindeligvis udvalgt til batchproduktion, hvor flere komponenter behandles sammen.

De er meget brugt til:

• Små metaldele

• Fastgørelsesmidler

• Bilkomponenter

• Maskinbearbejdede dele

• Støbte komponenter


Fordele ved varmebehandlingskurve
Effektiv batch-indlæsning
Kurve giver operatører mulighed for at fylde mange komponenter i en ovncyklus.
Dette forbedrer:

• Håndteringseffektivitet

• Produktionsorganisation

• Udnyttelse af ovn


God varmecirkulation
Åbne strukturer tillader varme og ovnatmosfære at nå komponenterne mere effektivt.
Dette hjælper med at forbedre temperaturens ensartethed under behandlingen.

Nem håndtering
Mange industrielle kurve inkluderer:

• Løftepunkter

• Forstærkede rammer

• Stabelbare strukturer

• Håndteringsfunktioner

Disse designs gør dem velegnede til gentagne produktionsmiljøer.

Hvornår skal du vælge en varmebehandlingskurv?
En kurv er ofte velegnet, når:

• Flere dele behandles sammen

• Komponentgeometri er relativt enkel

• Batchbelastning foretrækkes

• Høj produktionseffektivitet er påkrævet


Varmebehandlingsbakker: Stabil placering af præcisionskomponenter
Varmebehandlingsbakker give en kontrolleret støtteoverflade til komponenter, der kræver organiseret placering.
Sammenlignet med kurve giver bakker normalt bedre positioneringskontrol.

De bruges ofte til:

• Præcisionsbearbejdede dele

• Flade komponenter

• Værktøjskomponenter

• Komponenter, der kræver adskillelse


Vigtigste designfunktioner for varmebehandlingsbakker
Afhængigt af applikationen kan bakker indeholde:

• Gitteråbninger

• Forstærkningsribber

• Lokalisering af punkter

• Støtteblokke

• Stabelbare strukturer


Hvorfor bruges bakker til varmebehandling?
En bakke kan hjælpe:

• Reducer delens bevægelse

• Oprethold ensartet mellemrum

• Undgå komponentkontakt

• Forbedre processens repeterbarhed


Til applikationer, der kræver dimensionel nøjagtighed, kan bakkedesign være kritisk.

Varmebehandlingsstativer: Understøtter store eller komplekse komponenter
Varmebehandlingsstativer er designet til applikationer, hvor komponenter har brug for specifik positionering eller støtte på flere niveauer.
De bruges almindeligvis til:

• Lange komponenter

• Tunge dele

• Store forsamlinger

• Præcisionskomponenter


Vigtige overvejelser om rackdesign
Belastningsfordeling
Højtemperaturstyrke bestemmes ikke kun af materiale.
Strukturen skal fordele belastninger korrekt for at forhindre:

• Bøjning

• Sænkende

• Lokal stresskoncentration


Komponentpositionering
Stativet skal give stabil støtte og samtidig tillade:

• Varmecirkulation

• Termisk ekspansion

• Nem læsning


Ovnskompatibilitet
Reolens dimensioner skal matche:

• Ovnkammerstørrelse

• Indlæsning af udstyr

• Produktionsproces


Grid Fixtures: Optimering af varmeoverførsel og vægt
Grid-type armaturer er designet med åbne strukturer for at forbedre varmestrømmen.

De bruges almindeligvis som:

• Understøttende platforme

• Basisgitre

• Mellemlag

• Kurvestrukturer


Fordele ved gitterstrukturer
Et korrekt designet gitterarmatur kan give:

• Reduceret armaturvægt

• Forbedret varmecirkulation

• Bedre atmosfærekontakt

• Effektiv ovnbelastning


Den åbne struktur skal dog stadig bevare tilstrækkelig styrke under højtemperaturdrift.

Brugerdefinerede varmebehandlingsarmaturer: Designet omkring arbejdsemnet
Standard armaturer kan ikke altid opfylde industrielle krav.
For specialkomponenter kræver producenterne ofte skræddersyede løsninger.

Brugerdefinerede armaturer er udviklet i henhold til:

• Komponent dimensioner

• Kritiske supportsteder

• Indlæsningsretning

• Ovnsbegrænsninger

• Proceskrav


Eksempler på brugerdefinerede armaturer
Brugerdefinerede designs bruges ofte til:

• Luftfartskomponenter

• Turbine dele

• Store afstøbninger

• Præcisionsværktøj

• Specielle legeringskomponenter


Matchende armaturdesign med ovntype
Ovnmiljøet er en af de vigtigste faktorer ved valg af armatur.

Vakuumovnsarmaturer
Vakuumovne kræver særlig opmærksomhed på:

• Materiale stabilitet

• Krav til ren overflade

• Dimensionsnøjagtighed

• Strålingsvarmeoverførsel


Vakuumarmaturer kræver normalt optimerede strukturer, fordi varmeoverførselsbetingelserne adskiller sig fra konventionelle ovne.

Pit Furnace Inventar
Grubeovnsarmaturer er almindeligvis designet til lodret belastning.
Vigtige overvejelser omfatter:

• Armaturhøjde

• Løftestruktur

• Belastningsbalance

• Komponentpositionering


Roller Hearth Furnace Inventar
Kontinuerlige ovnsystemer kræver inventar, der kan arbejde sammen med transportmekanismen.
Designovervejelser omfatter:

• Bundstruktur

• Stabilitet under bevægelse

• Rulleafstand

• Samlet læssevægt


Karbureringsovnsarmaturer
Karbureringsprocesser udsætter armaturer for krævende termiske og atmosfæriske forhold.
Materialevalg og strukturelt design skal tage hensyn til:

• Kulstof atmosfære effekter

• Høj temperatur eksponering

• Lange driftscyklusser


Valg af det rigtige armaturmateriale
Armaturdesign og materialevalg skal overvejes under ét.
Almindelige varmebestandige materialer omfatter:

310S rustfrit stål
Ofte valgt til:

• Ovnbakker

• Støttestrukturer

• Generelle højtemperaturapplikationer


1.4848 Varmebestandigt stål
Almindelig brugt, hvor kravene omfatter:

• Høj temperatur styrke

• Oxidationsmodstand

• Strukturel pålidelighed


1.4849 og 1.4852 Legeringer
Anvendes til mere krævende forhold, der involverer:

• Højere temperatur

• Lange serviceperioder

• Bedre krybemodstand


Nikkelbaserede legeringer
Valgt til applikationer, der kræver højere temperaturkapacitet eller mere alvorlige driftsforhold.

Nøglefaktorer ved valg af varmebehandlingsarmaturer
Inden du vælger et armaturdesign, bør ingeniører vurdere følgende faktorer.

1. Emnets geometri
Overvej:

• Form

• Størrelse

• Vægt

• Kritiske overflader

• Deformationsrisici


2. Ovnsforhold
Vigtige parametre omfatter:

• Temperatur

• Atmosfære

• Opvarmningsmetode

• Cyklus frekvens


3. Loading Krav
Vurder:

• Enkeltkomponent vægt

• Batchvægt

• Indlæsningsmetode

• Håndteringsudstyr


4. Forventet levetid
Et armatur, der er designet til lejlighedsvis brug, kan afvige fra et, der arbejder kontinuerligt.
Overvej:

• Termiske cyklusser

• Vedligeholdelseskrav

• Udskiftningsfrekvens


Almindelige fejl ved valg af varmebehandlingsarmaturer
Vælger kun baseret på startomkostninger
En billigere opstilling kan resultere i:

• Hurtigere deformation

• Hyppigere udskiftning

• Produktionsafbrydelser


Ignorerer ovnbetingelser
Et armatur, der er egnet til luftatmosfære, fungerer muligvis ikke godt i:

• Vakuum miljøer

• Karburerende atmosfærer

• Højcyklus produktion


Brug af standarddesign til specielle applikationer
Komplekse komponenter kræver ofte tilpassede supportløsninger

Tilpasset varmebehandlingsarmaturer fremstillet af FH® Alloy
FH® Alloy er specialiseret i fremstilling tilpassede varmebehandlingsarmaturer til industrielle ovne.

Løsninger omfatter:

• Varmebehandlingskurve

• Ovnbakker

• Varmebehandlingsstativer

• Grid inventar

• Brugerdefinerede supportarmaturer

• Vakuumovnsarmaturer


Fremstilling kan være baseret på:

• Kundetegninger

• Eksisterende prøver

• Ovn specifikationer

• Komponentkrav


Ved at kombinere passende materialer, optimerede strukturer og produktionserfaring hjælper FH Alloy kunder med at forbedre ovnens ydeevne og armaturets pålidelighed.

FAQ
Q1: Hvilken type varmebehandlingsarmatur bruges mest?
Kurve, bakker og stativer er blandt de mest brugte designs. Det bedste valg afhænger af emnet og ovnprocessen.

Q2: Hvordan vælger jeg et varmebehandlingsarmatur?
Udvælgelsen bør tage højde for emnets dimensioner, ovntype, temperatur, atmosfære, påfyldningsmetode og forventet levetid.

Q3: Kan varmebehandlingsarmaturer tilpasses?
Ja. De fleste industrielle ovnarmaturer er tilpasset i henhold til faktiske produktionskrav.

Q4: Hvilke materialer er velegnede til højtemperaturarmaturer?
Almindelige materialer omfatter 310S, 1.4848, 1.4849, 1.4852 og andre varmebestandige legeringer.

Konklusion
At vælge det rigtige varmebehandlingsarmatur kræver mere end at vælge en kurv, bakke eller stativ.

Armaturet skal designes i overensstemmelse med det komplette driftsmiljø:

• Ovnsforhold

• Komponentkrav

• Temperatur

• Indlæsningsmetode

• Materialeydelse


Et korrekt udvalgt armatur kan forbedre produktionseffektiviteten, reducere deformationsrisici og give længere levetid.
FH® Alloy leverer tilpassede varmebehandlingsarmaturer til industrielle kunder, der har behov for pålidelige højtemperaturovnsløsninger.
