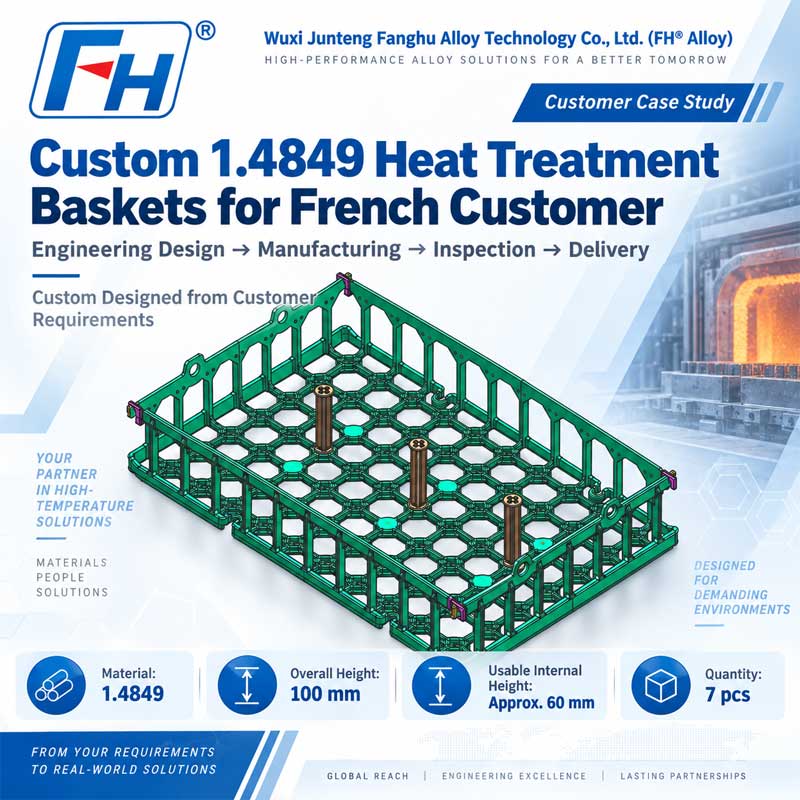

Custom 1.4849 varmebehandlingskurve til en fransk kunde

Kundecasestudie | Ingeniørdesign, fremstilling, inspektion og levering
Kundeplacering: Frankrig
Produkt: Brugerdefineret varmebehandlingskurv
Materialeee: 1.4849 Varmebestandigt rustfrit stål
Samlet højde: 100 mm
Brugbar indvendig højde: Ca. 60 mm
Mængde: 7 stk
Projektets omfang: Engineering Design → 3D-modellering → Fremstilling → Slutinspektion → Levering
Producent: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering)

Projektoversigt
FH® legering modtog en forespørgsel fra en fransk kunde om tilpassede varmebehandlingskurve fremstillet af 1.4849 varmebestandigt rustfrit stål.
I stedet for at levere en standard ovnkurv, krævede kunden, at FH® legering udviklede en skræddersyet struktur i henhold til det specificerede brugbare rum og den samlede højde.

De vigtigste dimensionelle krav var:

• Samlet kurvhøjde: 100 mm

• Brugbar indvendig højde: ca. 60 mm

• Materialeee: 1.4849

• Mængde: 7 pcs


Baseret på disse krav udviklede FH® Alloy-ingeniørteamet kurvstrukturen og færdiggjorde den endelige 3D-produktmodel, der er vist i dette tilfælde.
Efter designbekræftelse fortsatte projektet gennem fremstilling, endelig kvalitetsinspektion og forsendelse.

Kundekrav
Kunden havde brug for en relativt lav profil varmebehandlingskurv, samtidig med at der var tilstrækkelig brugbar intern plads til at læsse emner.

Udfordringen var derfor ikke blot at fremstille en kurv med en højde på 100 mm, men at opnå den nødvendige indvendige anvendelige læssehøjde og samtidig bevare en praktisk og stabil varmebehandlingsarmaturstruktur.

Engineering Design af FH® Alloy
Baseret på kundens dimensionskrav udviklede FH® Alloy en specialfremstillet kurv med en åben bærende base og forstærket omgivende ramme.

Den endelige 3D-model inkorporerer flere vigtige strukturelle elementer.
1. Åben gitterbasestruktur
Bunden af kurven bruger et åbent gitter-design.

Denne struktur hjælper med at give:

• distribueret emnestøtte,

• reduceret unødvendig kurvevægt,

• forbedret ovnatmosfærecirkulation,

• og en praktisk bærende ramme.


De indbyrdes forbundne støttesektioner hjælper også med at fordele belastninger over kurven i stedet for at koncentrere dem i isolerede områder.

2. Lav-profil sideramme
Fordi den samlede kurvehøjde var begrænset til 100 mm, skulle sidestrukturen designes omhyggeligt.

Kurven er nødvendig for at vedligeholde ca.
60 mm brugbar indvendig højde
samtidig med at der efterlades tilstrækkelig strukturel sektion til bund, ramme og bærende komponenter.
Det endelige design balancerer derfor:
Samlet højde Anvendelig lastrum Strukturel stabilitet
i stedet for blot at maksimere sidevægshøjden.

3. Forstærket perifer struktur
Den omgivende ramme giver ekstra stivhed til kurven.
Den endelige model bruger lodret understøttede sidesektioner forbundet med basisstrukturen, hvilket hjælper med at opretholde kurvens geometri under håndtering og ovnservice.
Sidestrukturen hjælper også med at forhindre arbejdsemner i at bevæge sig uden for læsseområdet.

4. Intern støtte / positioneringspunkter
Det endelige design inkorporerer flere lodrette interne støttepositioner.
Disse funktioner kan hjælpe med:
armaturpositionering,
intern support,
krav til stabling eller montering,
og opretholdelse af det nødvendige strukturelle forhold mellem kurvkomponenter.
Deres placeringer blev indarbejdet i 3D-modellen under ingeniørfasen i stedet for tilføjet efter produktion.

Hvorfor blev 1.4849 valgt
Kunden specificerede 1.4849 varmebestandigt rustfrit stål til dette projekt.
1.4849 bruges almindeligvis til industrielle ovnkomponenter og varmebehandlingsværktøjer, hvor ydeevne ved forhøjede temperaturer er påkrævet.

Til anvendelse i ovnkurve giver materialet fordele såsom:

• god høj temperatur styrke,

• oxidationsmodstand,

• termisk stabilitet,

• og egnethed til gentagne varmebehandlingscyklusser.


Til varmebehandlingsværktøj er materialevalg alene ikke tilstrækkeligt.
Kurvestrukturen, sektionstykkelsen, støttelayoutet og belastningsfordelingen spiller også en vigtig rolle for at bestemme serviceydelsen.
Af denne grund evaluerer FH® Alloy materiale og struktur sammen under armaturets designproces.

Fra kundekrav til endelig 3D-model
Projektet startede med kundens dimensions- og materialekrav.
FH® Alloy konverterede derefter disse krav til et produktionsklart kurvdesign.

Den tekniske arbejdsgang omfattede:
Kundekrav
↓
Dimensionsanalyse
↓
Strukturelt design
↓
3D modellering
↓
Design bekræftelse
↓
Fremstilling
Den endelige 3D-model gjorde det muligt for kunden og FH® Alloy-produktionsteamet klart at gennemgå kurvstrukturen før fremstilling.

Fremstilling Process
Efter at designet var bekræftet, fortsatte FH® Alloy med produktionen af de 7 tilpassede varmebehandlingskurve.
Fremstillingsprocessen blev styret i henhold til det godkendte design, med opmærksomhed på:

• overordnede dimensioner,

• strukturel geometri,

• tilslutningspositioner,

• rammejustering,

• og endelig monteringstilstand.


Målet var at sikre, at de færdige kurve matchede ingeniørmodellen og kundens krav.

Afsluttende kvalitetskontrol
Før afsendelse gennemførte FH® Alloy slutinspektion af de færdige kurve.
Inspektion fokuseret på nøglepunkter, herunder:
Dimensionel inspektion
Verifikation af hovedkurvens dimensioner, inklusive den specificerede 100 mm totalhøjde og påkrævet indvendig læsseplads.
Strukturel inspektion
Kontrol af kurvens ramme, bundstruktur, støtteelementer og tilslutningsområder.
Udseendeinspektion
Inspektion af overordnet fremstillingskvalitet og overfladetilstand.
Tegning overensstemmelse
De færdige produkter blev kontrolleret i forhold til det godkendte tekniske design før afsendelse.
Først efter afsluttet slutkontrol blev kurvene klargjort til levering.

Projektspecifikationer

Projektets højdepunkter
Custom Engineering Design
Strukturen blev udviklet i henhold til kundens faktiske dimensionelle krav frem for tilpasset fra en standardkurv.
100 mm lav-profil struktur
Kurven er konstrueret til at opretholde en kompakt totalhøjde, samtidig med at den giver ca. 60 mm intern brugbar plads.
1.4849 Varmebestandigt materiale
Det specificerede materiale blev valgt til krævende varmebehandlingsapplikationer.
Fuldstændig projektudførelse
FH® Alloy styrede hele arbejdsgangen:
Design → 3D-tegning → Fremstilling → Inspektion → Forsendelse
Small-Batch brugerdefineret produktion
Der blev i alt produceret 7 kurve efter det kundespecifikke design.

Mere end Build-to-Print-produktion
Mange leverandører af varmebehandlingsarmaturer fremstiller kun efter udfyldte kundetegninger.
Til dette franske projekt støttede FH® Alloy kunden fra det tekniske designstadium.
Kunden leverede de vigtigste dimensions- og materialekrav, og FH® Alloy udviklede kurvstrukturen og den endelige 3D-model, inden den gik i produktion.

Denne evne giver os mulighed for at støtte kunder, der har brug for:

• udvikling af nye armaturer,

• strukturel optimering,

• tilpassede kurvemål,

• særlige læssehøjder,

• materialespecifikt ovnværktøj,

• og lavvolumen tilpasset produktion.


Brugerdefineret varmebehandlingskurvs by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Varmebehandlingskurve

• Ovnbakker

• Varmebehandlingsarmaturer

• Vakuumovnsarmaturer

• Kontinuerlige ovnkurve

• Pit Furnace Inventar

• Stabelbart ovnværktøj

• Brugerdefinerede varmebestandige legeringskomponenter


Kunder kan levere en komplet tegning eller blot levere nøgleprojektinformation såsom:
Ovntype Kurvstørrelse Arbejdstemperatur Belastningsmateriale Arbejdsstykkeoplysninger
FH® Alloy kan derefter udvikle en skræddersyet ovnværktøjsløsning.

Har du brug for en tilpasset varmebehandlingskurv?
Hvis en standard ovnkurv ikke passer til dit lastrum eller varmebehandlingsproces, kan FH® Alloy designe en kurv baseret på dine faktiske krav.

For teknisk evaluering, angiv venligst:

• ovn type,

• kurvens dimensioner,

• anvendelig indvendig højde,

• arbejdstemperatur,

• nødvendig belastning,

• varmebehandlingsproces,

• materialebehov,

• emnemål,

• læssemængde,

• og eksisterende armaturets fotos eller tegninger, hvis de er tilgængelige.


FH® Alloy understøtter tilpasset varmebehandlingsværktøj fra teknisk design til fremstilling og endelig levering.
