Brugerdefinerede 2.4879 Vakuumovn varmebehandlingsbakker til en slovensk kunde
Kundecasestudie | Strukturelt redesign, fremstilling og levering
Kundeplacering: Slovenien
Produkt: Brugerdefinerede vakuumovne varmebehandlingsbakker
Materialeee: 2.4879 Varmebestandig legering
Maksimal temperatur: 1060°C
Afkølingsmetode: 3 bar nitrogen gaskøling
Påkrævet belastningskapacitet: 250 kg pr bakke
Mængde: 1 bundbakke 2 mellembakker
Projektets omfang: Engineering Redesign → 3D-modellering → Fremstilling → Slutinspektion → Levering
Producent: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy)

Projektoversigt
FH® Alloy modtog en forespørgsel fra en slovensk kunde om skræddersyede vakuumovns varmebehandlingsbakker fremstillet af 2.4879 varmebestandig legering.

Kunden havde tidligere gennemgået et af vores foreslåede bakkekoncepter, men fandt den originale løsning for tung til deres anvendelse. Til det nye projekt bad de FH® Alloy om at redesigne bakkerne og samtidig leve op til et krævende belastningskrav på 250 kg pr. bakke.

Samtidig anmodede kunden om, at de nye bakker skulle bruge øget snittykkelse i forhold til det oprindelige dimensionskoncept.

Dette skabte en vigtig ingeniørudfordring:
Hvordan man forbedrer bæreevnen og den strukturelle stabilitet uden kun at stole på for meget materiale og unødvendig vægt.
Baseret på kundens ovnforhold, belastningskrav og dimensionsmål udviklede FH® Alloy to nye bakkedesigns:

• 1 bundbakke

• 2 mellembakker


De endelige 3D-modeller blev derefter brugt som grundlag for fremstilling, slutinspektion og forsendelse.

Kundekrav
Kunden stillede følgende drifts- og designkrav:

De oprindelige ønskede dimensioner var:
Nederste bakke:
1100 × 60 × 25 mm
Mellembakker:
550 × 880 × 25 mm
Efter yderligere ingeniørgennemgang og kundediskussion blev de endelige designs revideret.

Endeligt designede dimensioner
Bundbakke
Endelig størrelse:
1100 × 60 × 35 mm
Mængde:
1 stk
Dette design er vist i den første 3D-model.

Mellembakker
Endelig størrelse:
880 × 550 × 40 mm
Mængde:
2 stk
Dette design er vist i den anden 3D-model.
De øgede sektionsdimensioner blev indarbejdet i de endelige designs baseret på kundens opdaterede krav til strukturel styrke og 250 kg bæreevne pr. bakke.

Engineering Challenge: Vægt vs. belastningskapacitet
Et af de vigtigste aspekter af dette projekt var forholdet mellem bakkevægt og strukturel ydeevne.
Kunden havde tidligere anset en tidligere anbefalet bakkeløsning for tung.

Til det nye design krævede de dog også:

• højere belastningsevne,

• tykkere strukturelle sektioner,

• stabil ydeevne ved 1060°C,

• og modstand mod gentagne nitrogenafkølingscyklusser.


Blot at tilføje mere materiale ville ikke være en ideel ingeniørløsning.
FH® Alloy fokuserede derfor på at forbedre bakkens strukturelle effektivitet frem for at øge massen uden kontrol.

Det nødvendige design for at balancere:
Bakke Vægt Sektion Tykkelse Høj temperatur Styrke 250 kg Belastningskapacitet

Driftsbetingelser for vakuumovn
Bakkerne er beregnet til vakuum varmebehandling ved temperaturer op til:
1060°C
efterfulgt af:
3 Bar nitrogengaskøling
Dette driftsmiljø stiller høje krav til ovnværktøj.

Bakkerne skal bevare strukturel stabilitet under:

• høj temperatur opvarmning,

• iblødsætning,

• bærende ved temperatur,

• nitrogengas afkøling,

• og gentagne termiske cyklusser.


Disse faktorer blev overvejet under redesignfasen.

Hvorfor blev 2.4879 brugt
Kunden specificerede 2,4879 for projektet.
2.4879 bruges i krævende industrielle højtemperaturapplikationer, hvor god termisk og mekanisk ydeevne er påkrævet.

Til ovnværktøj skal materialevalg overvejes sammen med strukturelt design, fordi selv en passende højtemperaturlegering kan deformeres, hvis:

• sektioner er for svage,

• ikke-understøttede spænd er for lange,

• belastninger er koncentreret,

• eller bakkegeometrien er ikke optimeret.


Til dette projekt behandlede FH® Alloy derfor materiale og struktur som ét teknisk system.

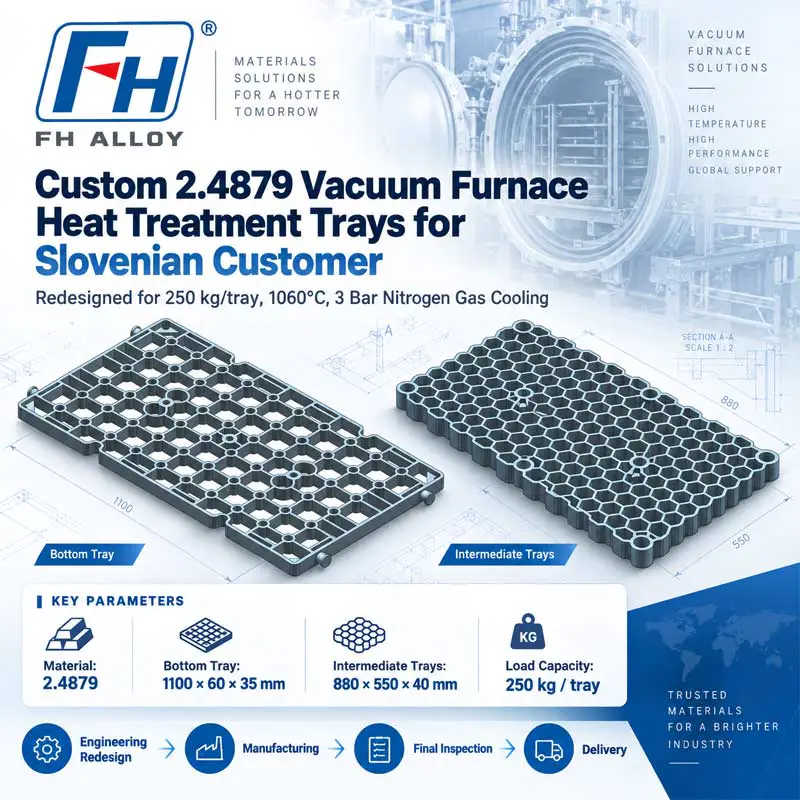

Bundbakke Design
Det første endelige design er den nederste bakke.
Bakken bruger en åben bærende struktur med flere indbyrdes forbundne støttesektioner.

Designet indeholder:

• forstærket perimeterstruktur,

• fordelte bærende ribber,

• flere støttepunkter,

• og dedikerede tilslutnings-/positioneringsområder.


Målet var at fordele belastningen på 250 kg på tværs af bakken og reducere for høj stresskoncentration under højtemperaturservice.

Mellembakke design
Det andet design er den mellemliggende bakke med en endelig størrelse på:
880 × 550 × 40 mm
Bakken bruger en tæt struktur med åbne celler.

Dette design hjælper med at kombinere:

• lastfordeling,

• reduceret unødvendig fast masse,

• ovn atmosfære cirkulation,

• tilgængelighed til gaskøling,

• og strukturel støtte.


Geometrien er udviklet specifikt til kundens krævede ovnladningsarrangement.

Åben strukturdesign til nitrogenkøling
Fordi bakkerne bruges med 3 Bar nitrogengaskøling, er et åbent strukturelt layout vigtigt.
Designet med åbne celler gør det muligt for kølegas at passere gennem bakken mere effektivt end en lukket eller alt for solid struktur.

Dette kan understøtte:

• mere ensartet gascirkulation,

• mere effektiv køling omkring belastede dele,

• og reduceret unødvendig blokering inde i ovnen.


Den åbne struktur hjælper også med at reducere materialeforbruget sammenlignet med en helt solid bakke.

Designet til 250 kg pr. bakke
Kunden krævede specifikt:
250 kg bæreevne for hver bakke
Dette krav var centralt i redesignet.

FH® Alloy vurderede den bærende struktur baseret på:

• bakke geometri,

• støtte distribution,

• snittykkelse,

• materiale,

• og driftsforhold ved høje temperaturer.


R i stedet for kun at behandle tallet på 250 kg som en statisk belastning ved stuetemperatur, blev strukturen udviklet med den faktiske ovnanvendelse i tankerne.

Fra kundefeedback til endeligt design
Dette projekt demonstrerer, hvordan kundefeedback kan konverteres til en ny ingeniørløsning.
Processen begyndte med et tidligere koncept, som kunden fandt for tungt.

Den nye udviklingsproces fulgte derefter:
Tidligere designfeedback
↓
Nyt belastningskrav
↓
Opdateret tykkelseskrav
↓
Gennemgang af vakuumovnens tilstand
↓
Strukturelt redesign
↓
Endelige 3D-modeller
↓
Fremstilling
↓
Afsluttende inspektion
↓
Levering
Denne tilgang gjorde det muligt for FH® Alloy at udvikle en ny løsning i stedet for blot at gengive det tidligere koncept.

Fremstilling
Efter at de endelige designs var blevet bekræftet, fortsatte FH® Alloy med produktion af:

• 1 bundbakke

• 2 mellembakker


Alle komponenter blev fremstillet i henhold til de godkendte tekniske modeller og kundekrav.

Produktion fokuseret på at kontrollere:

• dimensionel nøjagtighed,

• strukturel geometri,

• kritiske støtteområder,

• og overordnet overensstemmelse med det endelige design.


Afsluttende kvalitetskontrol
Før afsendelse gennemførte FH® Alloy slutinspektion af de færdige bakker.
Eftersynet omfattede:
Dimensionel inspektion
Verifikation af hovedmål og snithøjder i forhold til de godkendte tegninger.
Strukturel inspektion
Kontrol af den bærende struktur, støtteområder og overordnet bakkegeometri.
Udseende inspektion
Gennemgang af overordnet fremstillingstilstand og overfladekvalitet.
Tegning overensstemmelse
Bekræftelse af, at de færdige bakker matchede de godkendte 3D-tekniske designs.
Efter inspektionen var afsluttet, blev bakkerne klargjort til forsendelse til den slovenske kunde.

Projektspecifikationer

Projektets højdepunkter
Kundefeedback-drevet redesign
De nye bakker blev udviklet efter, at kunden fandt det tidligere koncept for tungt.
250 kg Belastningskrav
Hver bakke blev redesignet til at opfylde en påkrævet belastningskapacitet på 250 kg.
Øget strukturel tykkelse
De endelige designs inkorporerede øget snittykkelse i henhold til kundens opdaterede krav.
Anvendelse af vakuumovn
Bakkerne er designet til 1060°C drift og 3 bar nitrogengaskøling.
Fuldstændig projektudførelse
FH® Alloy håndterede hele processen:
Engineering Redesign → 3D-modellering → Fremstilling → Inspektion → Forsendelse

Mere end en standard ovnbakke
Dette projekt demonstrerer, hvorfor tilpasset ovnværktøj ikke kun bør vælges i henhold til materialekvalitet eller ydre dimensioner.

Et vellykket bakkedesign skal overveje:

• driftstemperatur,

• kølemetode,

• arbejdsemnebelastning,

• bakke egenvægt,

• strukturel tykkelse,

• support layout,

• og langsigtet deformationsrisiko.


FH® Alloy kombinerer disse parametre, når der udvikles tilpasset varmebehandlingsværktøj.

Specialtilpassede vakuumovnsbakker af FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) designer og fremstiller tilpasset højtemperaturovnsværktøj, herunder:

• Vakuumovnsbakker

• Varmebehandlingsbakker

• Ovnskurve

• Varmebehandlingsarmaturer

• Bundbakker

• Mellembakker

• Kontinuerlig ovnværktøj

• Pit Furnace Inventar

• Brugerdefinerede varmebestandige legeringskomponenter


Vi støtter kunder fra:
Gennemgang af driftstilstand → Strukturelt design → 3D-modellering → Fremstilling → Inspektion → Levering
