FH® 2.4879 Ladekurve og armaturer til varmebehandling til AICHELIN brøndovne

Mærke: FH®

Certificering: ISO9001, ISO14001

Materiale: Varmebestandigt stål

Materialekvalitet: 2.4879

Størrelse: φ1010x2160mm eller Tilpasset efter dine tegninger

Driftstemperatur: 1200℃

MOQ: 2 stk

FH® varmebehandlingsarmaturer — Højtemperaturbestandige, tilpasselige industrielle varmebehandlingsarmaturer fra Wuxi Junteng Fanghu Alloy Technology Co., Ltd., kompatible med IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALDENG, CODER, ALDENG, CODERDONG, CODER NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA og andre globale ovnmærker.

Kontakt os
PREV：FH® Cr25Ni20 varmebehandlingsarmaturer til AFC-brøndovne
NÆSTE：FH® HR8 varmebehandlingsarmaturer til SECO/WARWICK brøndovne
  • Parameter
  • Kontakt os

FH® brøndtype ovnarmatursystem | Bundbakke Stablekurve Gitter

Vigtige fordele

  • Komplet systemløsning
    Bundbakke mellemkurve topgitter – designet som et integreret system til stabil stabling og optimal gasflow.
  • Tungt bærende
    Forstærkede ribbestrukturer og støttefødder fordeler vægten jævnt - understøtter høje stabler af dele eller flere kurve uden at hænge i midten.
  • Gascirkulation optimeret
    Hævede fødder på basisbakkens åbne gittermønstre tillader varm gas at strømme rundt på alle overflader - ensartet opvarmning fra bund til top.
  • Lang levetid
    Præcisionsfremstilling og stressaflastet design modstår termisk træthed, krybning og atmosfæreangreb under normale driftsforhold.
  • Brugerdefineret konfiguration
    Cirkulær eller rektangulær – præcist tilpasset din ovns indvendige dimensioner. Segmenterede muligheder for store diametre.


Systemkomponenter

Komponent Funktion Nøglefunktion
Bundbakke Fundament til hele stakken Hævede fødder til gasflow, forstærkede ribber til lastfordeling
Stable kurve Hold og adskil dele Åbent gitterdesign, glatte kanter, stabelbar grænseflade
Top gitter Sikrer det øverste lag Forhindrer væltning under håndtering, vægtfastholdelse


Tekniske specifikationer

Parameter Værdi
Driftstemp. rækkevidde 400°C – 1200°C (afhængig af materialevalg)
Systemkomponenter Bundbakke stablingskurve øverste gitter
Maks. samlet belastning 500 – 2000 kg (designafhængig)
Form Cirkulær (standard) eller rektangulær
Standard diametre 600 mm, 800 mm, 1000 mm, 1200 mm (tilgængelig)
Fremstilling Præcisionssvejsning eller investeringsstøbning
Overflade finish Som svejset / foroxideret / skubblæst
Materialevalg tilgængeligt baseret på din driftstemperatur og atmosfære


Hvorfor vælge FH®-brøndovnsarmaturer?
1. Designet til brøndtypeovnsudfordringer

Udfordring FH® løsning
Tunge stakke (2-3 meter høje) Forstærkede ribber højstyrke design
Bundlag ujævn opvarmning Hævede fødder åbne gittermønstre
Vanskelig topadgangsinstallation Segmenterede muligheder for store diametre
Termisk cykelstress Afrundede hjørner afspændingsfri konstruktion

2. Grundlaget for hele din belastning
Bundbakken understøtter alt over den. Hvis det synker, revner eller svigter, er hele partiet kompromitteret - dele kan vælte, kurve kan binde sig, og opvarmningen bliver ujævn. FH®-bundbakker er udviklet specielt til denne kritiske rolle.

3. Designfunktioner, der betyder noget

Feature Fordel
Forstærket rib underside Forhindrer fald i midten under tung belastning
Hævede støttefødder Tillader gasstrøm under bundlaget - ensartet opvarmning
Glat top overflade Stabil bund til stabling af kurve
Åbent gittermønster Maksimal gascirkulation, minimal termisk masse
Afrundede hjørner (rektangulære) Reducerer stresskoncentrationen
Segmenteret konstruktion (store diametre) Nem installation gennem topåbning

4. Rengøring

  • Foroxideret eller skubblæst overflade reducerer den indledende afskalning
  • Glatte svejsefinisher forhindrer beskadigelse af delene og vedhæftning af kalk
  • Dele kommer renere ud – reducerer efterbehandlingsrengøring


Ansøgninger

  • Brøndtype / pit karbureringsovne
  • Karbonitreringsovne af brøndtype
  • Brøndtype udglødningsovne
  • Brøndtype hærdeovne
  • Veltype tempereringsovne (middel-høj temperatur)
  • Gasnitreringsovne af brøndtype
  • Dele: store gear, aksler, ringe, matricer, værktøj, tunge støbegods, lange rør


Materialekvalitetstabel:

Varmebestandigt stål
/ GB DIN ASTM JIS Kemisk sammensætning (%) Maksimal driftstemperatur
C Si Mn Cr Ni Nb/Cb Mo Andet
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050℃
5 ZG30Cr28Ni16 - HEJ SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58,00 - 62,00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64,00 - 68,00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co: 48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co: 48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B: 4,0 - 5,5 1200℃

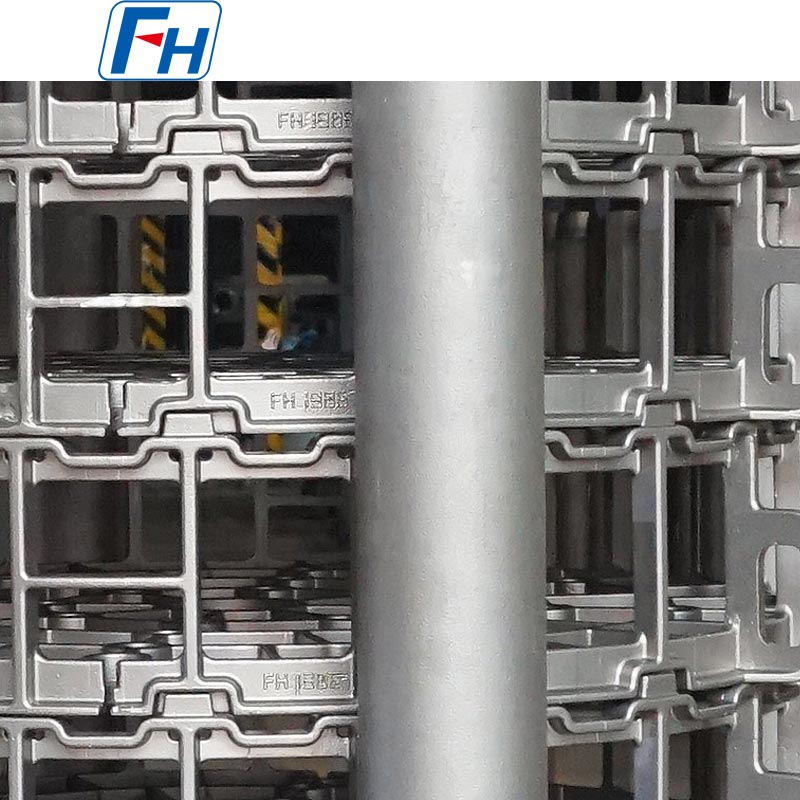

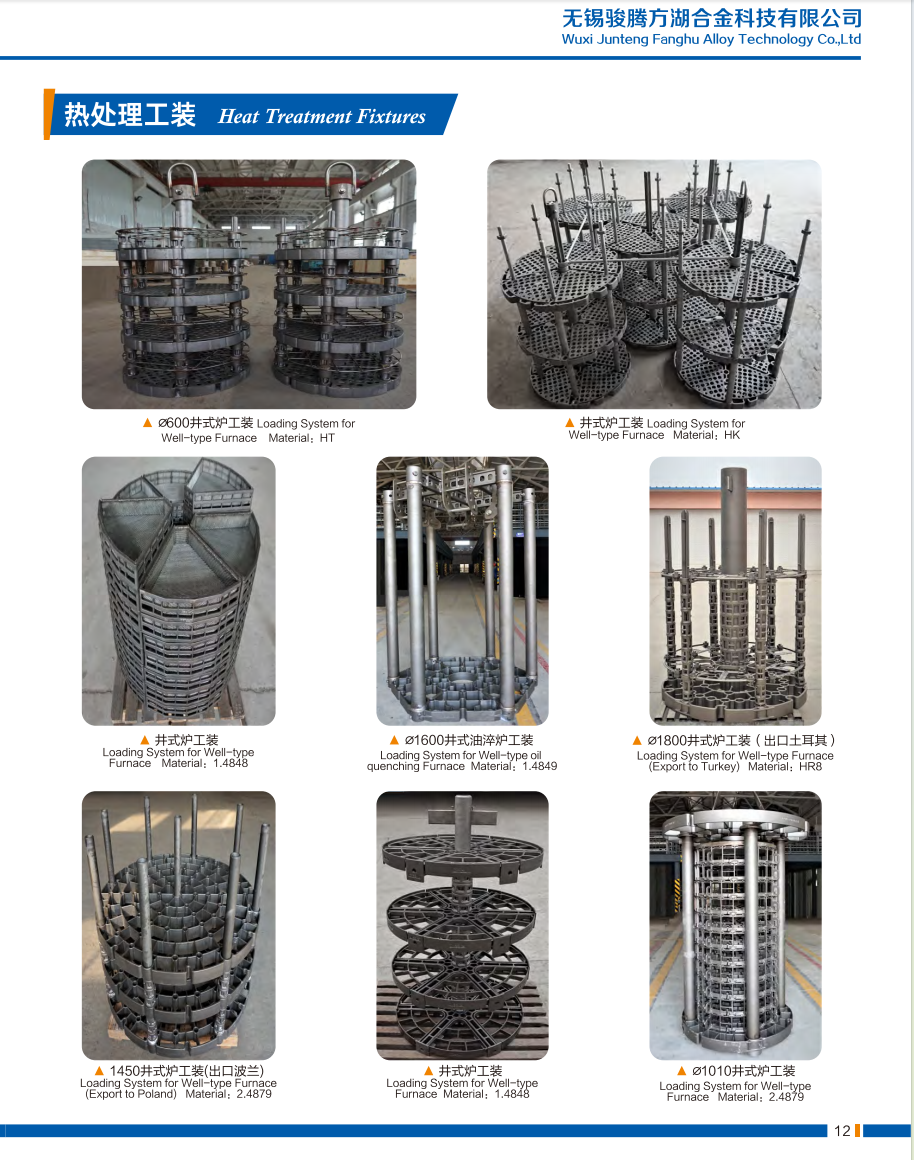

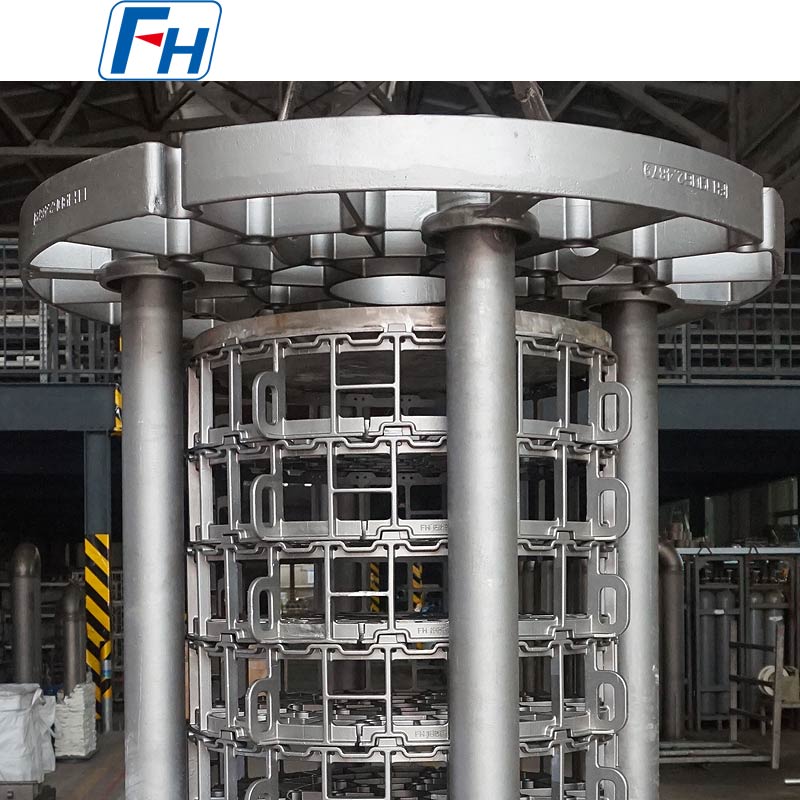

Ægte billeder af FH® varmebehandlingsarmaturer



Bestillingsproces

  • Angiv ovnens indre diameter (eller L×B), dybde og adgangsmetode
  • Del deldimensioner, maks. lastvægt pr. batch og driftstemperatur
  • Angiv atmosfære (karburering, carbonitrering, udglødning osv.)
  • FH®-ingeniører foreslår komplet systemdesign 3D-layout
  • Bekræft komponentmængder (én basebakke antal kurve)
  • Produktion: 15–25 arbejdsdage
  • Leveringen inkluderer: MTC, inspektionsrapporter, stablingsdiagram, plejevejledning

Ofte stillede spørgsmål:

Q: Hvad omfatter et komplet FH®-brønd-type ovnarmatursystem?
A: Basebakke til stabling af kurve øverste gitter – designet til at arbejde sammen.

Q: Hvor mange kurve kan jeg stable?
A: Afhænger af ovndybden. FH® beregner dette for dig under design.

Q: Hvor længe holder armaturerne?
A: Typisk 300–600 cyklusser med korrekt vedligeholdelse og normale driftsforhold.

Q: Kan du specialfremstille armaturer til min ovn?
A: Ja – tilpassede størrelser, former og segmenterede designs er vores speciale.

Q: Hvad er din garanti?
A: 12 måneder mod fabrikationsfejl.
