FH® brøndtype ovnbundbakke | Bundstøtte til brøndovne

FH® brøndtype ovnbasebakke

Vigtige fordele

• Tung bærende kapacitet
  Forstærket ribbestruktur og strategisk placerede støttefødder fordeler vægten jævnt - understøtter høje stakke af dele eller flere kurve uden at hænge i midten.
• Materialee med høj krybestyrke
  1.4849, 310S eller 1.4828 varmebestandige legeringer opretholder dimensionsstabilitet ved 850-1050°C - ingen progressiv deformation over hundredvis af cyklusser.
• Gascirkulation optimeret
  Hævede fødder skaber et mellemrum mellem bakke og ovnbund - tillader varm gas eller atmosfære at strømme under det nederste lag for ensartet opvarmning.
• Anti-karburering / Anti-nitrering
  Højsiliciumlegeringer (1.4849 / 1.4828) modstår kulstof- og nitrogengennemtrængning – forlænger levetiden i aggressive atmosfærer.
• Brugerdefineret form og størrelse
  Cirkulær eller rektangulær – præcist tilpasset din ovns indre diameter eller dimensioner. Segmenterede muligheder for store diametre.



Tekniske specifikationer

Hvorfor vælge FH®-brønd-type ovnbasebakker?
1. Grundlaget for hele din belastning
Bundbakken understøtter alt over den. Hvis det synker, revner eller svigter, er hele partiet kompromitteret - dele kan vælte, kurve kan binde sig, og opvarmningen bliver ujævn. FH®-bundbakker er udviklet specielt til denne kritiske rolle.

2. Vejledning til materialevalg

3. Designfunktioner, der betyder noget

4. Anti-karburering = længere levetid

• I karbureringsovne trænger kulstof ind og sprøder almindelige bakker. FH® bruger:
• Højsiliciumlegeringer (1.4828, 1.4849) – silicium danner en barriere mod kulstofdiffusion
• Præoxidationsbehandling – skaber stabilt Cr₂O₃ / SiO₂-lag
• Glatte overflader – reducerer kulstofvedhæftning og sodopbygning

Ansøgninger

• Brøndtype / pit karbureringsovne
• Brøndtype udglødningsovne
• Veltype tempereringsovne (middel-høj temperatur)
• Gasnitreringsovne af brøndtype (med 310S eller 1.4849)
• Dele: store gear, aksler, ringe, matricer, værktøj, lange rør, tunge støbegods

Materialekvalitetstabel:

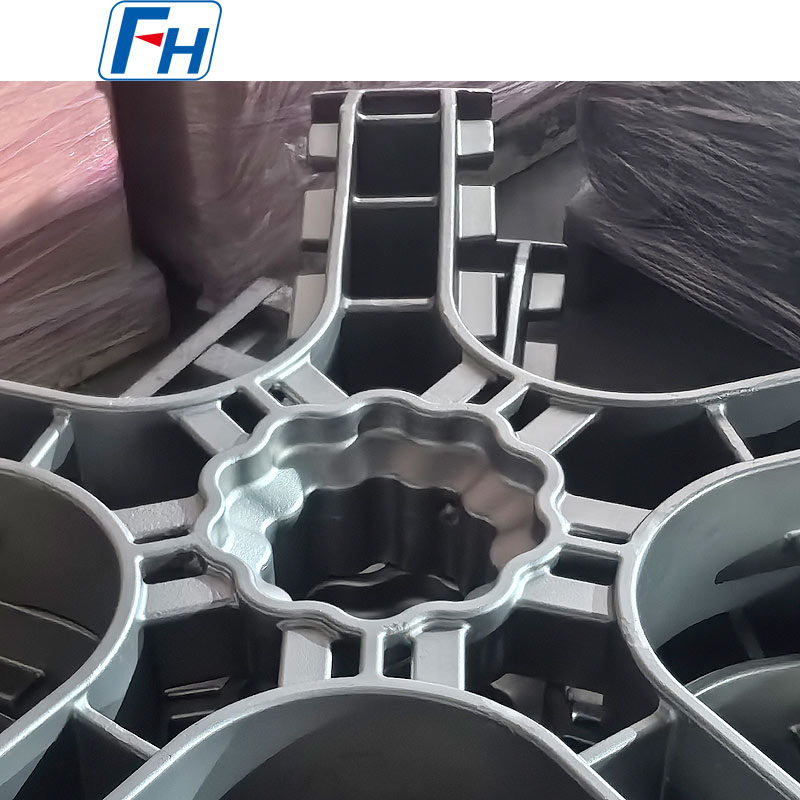

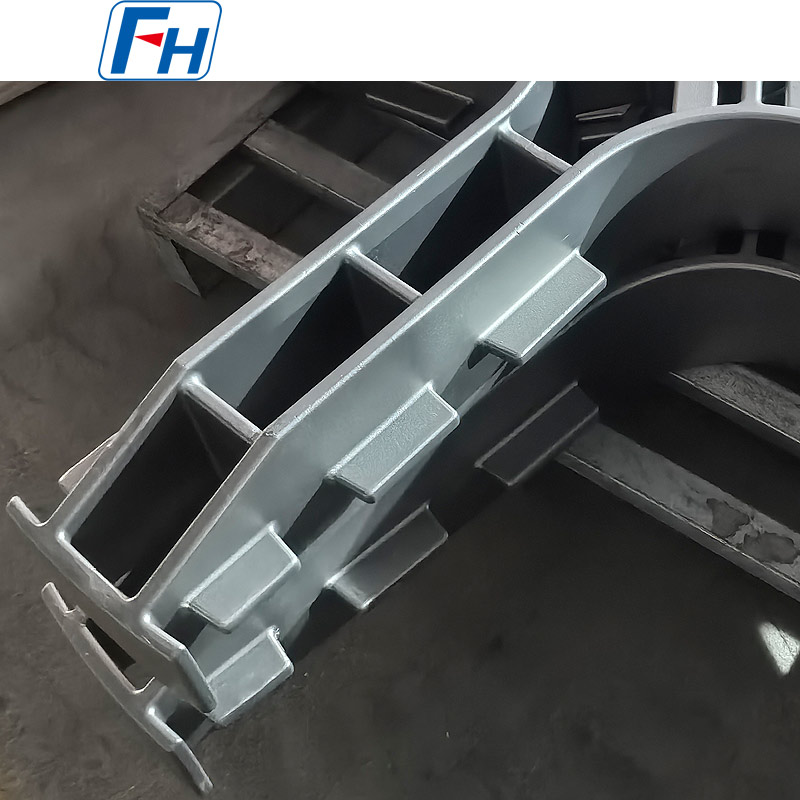

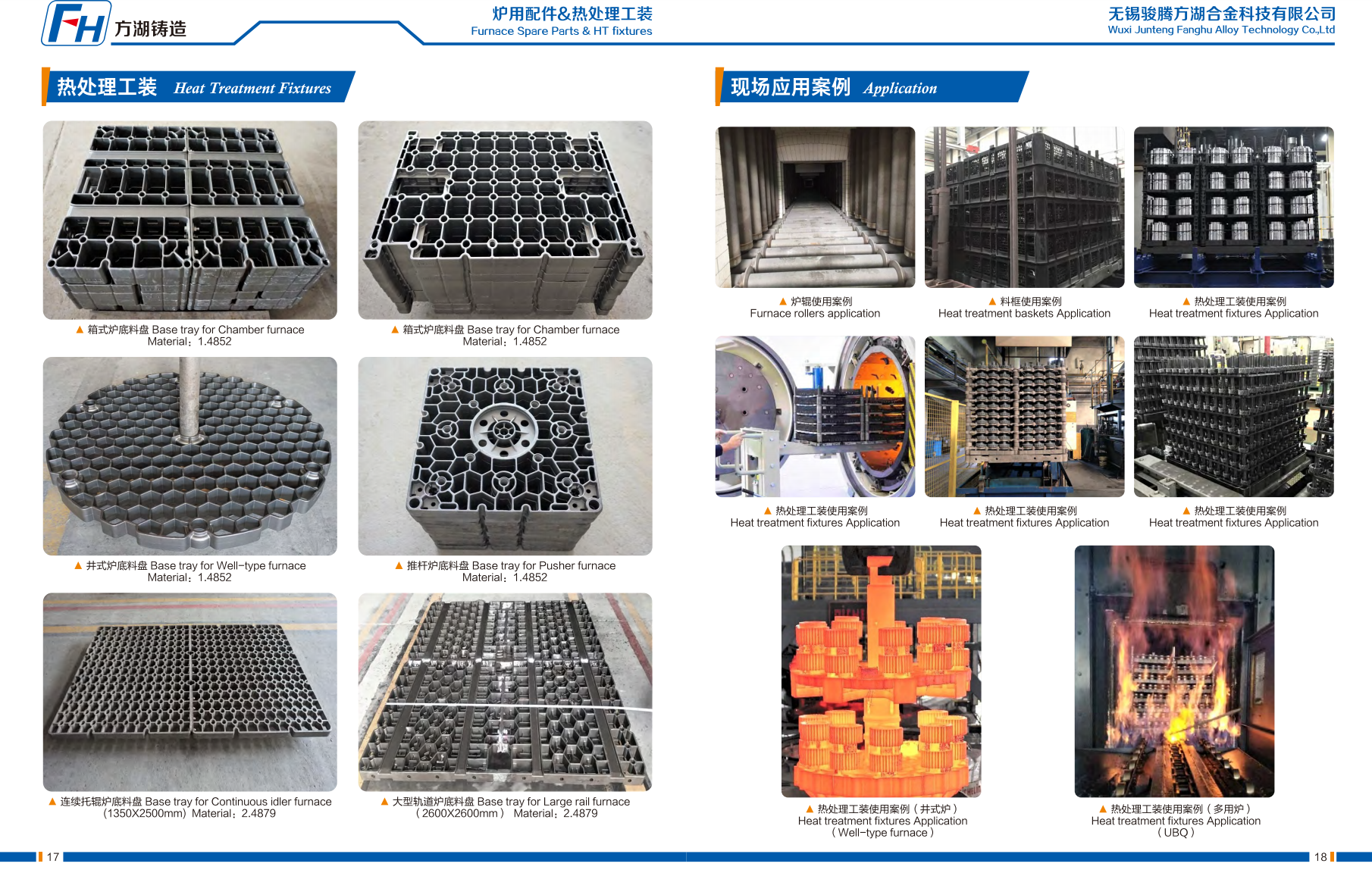

Ægte billeder af FH® varmebehandlingsbundbakker

Bestillingsproces

• Angiv ovnens indre diameter (eller længde × bredde) og dybde
• Del max lastvægt og driftstemperatur
• Angiv atmosfære (luft, karburering, endogas, nitrogen, ammoniak)
• FH® foreslår materialekvalitet, gittermønster, fodhøjde og ribbelayout
• Produktion: 10–20 arbejdsdage
• Leveringen inkluderer: MTC, planhedsinspektionsrapport, installationsvejledning

Ofte stillede spørgsmål:

Q1: Hvorfor har jeg brug for en speciel bundbakke til min brøndovn? Kan jeg ikke bare bruge en almindelig kurv på ovngulvet?
A: Placering af kurve direkte på ovngulvet blokerer for gascirkulationen under bundlaget, hvilket forårsager ujævn opvarmning. Den koncentrerer også al vægt på et lille kontaktområde. FH®-bundbakker har hævede fødder til gasflow og forstærkede ribber for at fordele tunge belastninger jævnt – hvilket forhindrer både ujævn opvarmning og for tidlig bakkefejl.

Spørgsmål 2: Hvilket materiale anbefaler du til en karbureringsovn af brøndtype ved 930°C med 1200 kg total belastning?
A: 1.4849 er vores anbefaling. Den giver den bedste krybestyrke og anti-karburering til tunge belastninger ved 930°C. Forventet levetid: 400–600 cyklusser. 310S ville være grænseoverskridende ved den belastning og temperatur - forvent at falde efter 150-200 cyklusser. Vi kan levere en livscyklusomkostningsanalyse for at hjælpe dig med at beslutte.

Q3: Hvordan rengør og vedligeholder jeg bundbakken?
A: For hver 100-150 cyklusser skal du fjerne bakken under planlagt nedlukning og perleblæse let (glasperler, ≤0,3 MPa) for at fjerne kulsod og løs kalk. Tjek planheden på en plan overflade. Hvis faldet overstiger 5 mm over 1000 mm, skal du overveje udskiftning eller reparation. Undlad at hamre eller rette ud med varme - dette introducerer stresspunkter, der fører til revner.

Q4: Min brøndovn er 1400 mm i diameter. Kan du lave en bundbakke i ét stykke?
A: For diametre over 1000 mm anbefaler vi typisk segmenterede designs (3-4 sammenlåsende stykker). Segmenter er nemmere at installere gennem den øverste åbning uden at komme ind i ovnen. De håndterer også termisk ekspansion bedre end et enkelt stort stykke. Ja, vi kan også lave et stykke, hvis din ovn tillader side- eller bundadgang – bekræft venligst adgangsmetoden.

Q5: Kan denne basisbakke bruges i en gasnitreringsovn af brøndtype?
A: Ja. Til gasnitrering (500–580°C) anbefaler vi 310S eller 1.4849. Begge modstår nitreringsskørhed bedre end lavere kvaliteter. Bemærk, at alle bakker i rustfrit stål vil udvikle et overfladenitridlag over tid - regelmæssig rengøring hver 50-80 cyklusser anbefales. Til ionnitrering (plasma) anbefaler vi glatte overflader og afrundede kanter for at reducere buedannelse.

Q6: Hvad er din garanti, og giver du materialecertifikater?
A: 12 måneder mod fabrikationsfejl (svejserevner, støbefejl, materialefejl). Normal krybning, overfladekarburering/nitrering og gradvis nedbøjning betragtes som normalt slid – ikke dækket. Hver basisbakke leveres med et materialetestcertifikat (MTC) for fuld sporbarhed. Svejseinspektionsrapporter er tilgængelige på forespørgsel.
