FH® højtydende strålerør til metallurgiske ovne

Mærke: FH®

Certificering: ISO9001, ISO14001

Materiale: Varmebestandigt stål

Materialekvalitet: 1,4865 (HU)

Størrelse: Standardstørrelse eller tilpasset efter tegninger

Struktur Type: Lige strålende rør

Driftstemperatur: 1100℃

MOQ: 2 stykker

Kontakt os
PREV：Brugerdefinerede strålerør til varmebehandlingsovne | FH®
NÆSTE：Reducer nedetiden med vores kraftige strålerør | FH®
  • Parameter
  • Kontakt os

FH® Radiant Tubes – højtydende ovnkomponenter

Produktoversigt
FH® Radiant Tube er en højkvalitets, holdbar komponent designet til industrielle ovne og varmebehandlingssystemer. Konstrueret til maksimal termisk effektivitet, lang levetid og pålidelig drift, FH®-strålerør er ideelle til naturgas, brint eller andre industrielle gasfyrede ovne, der bruges i bil-, rumfarts-, stål- og metalindustrien.

Fremstillet af førsteklasses højtemperaturlegeringer og koboltbaserede superlegeringer tilbyder FH®-strålerør fremragende modstandsdygtighed over for oxidation, karburering og termisk træthed, hvilket gør dem velegnede til kontinuerlige højtemperaturoperationer.

Nøglefunktioner

  • Enestående højtemperaturydelse
    FH®-strålerør er konstrueret til at modstå kontinuerlige ovntemperaturer op til 1200°C, og opretholder den strukturelle integritet under barske forhold.
  • Overlegen oxidations- og karbureringsmodstand
    Konstrueret af førsteklasses varmebestandige legeringer til at modstå afskalning, oxidation og karburering for forlænget driftslevetid.
  • Efficient Heat Transfer
    Optimeret design sikrer ensartet varmefordeling, forbedrer ovnens effektivitet og reducerer energiforbruget.
  • Holdbar og pålidelig konstruktion
    Kraftige materialer og præcisionsfremstilling giver langvarig holdbarhed, selv under gentagne termiske cyklusser.
  • Customizable Solutions
    Fås i forskellige længder, diametre, vægtykkelser og materialer, der matcher forskellige ovntyper og industrielle anvendelser.


Ansøgninger
FH® Radiant Tubes er meget udbredt i:

  • Gasfyrede industriovne
  • Udglødnings-, karburerings- og tempereringslinjer
  • Kontinuerlige og batch ovnsystemer
  • Varmebehandling af komponenter til biler og rumfart
  • Bearbejdning af stål og legeringer
  • Finmekanik og metalindustrien

Hvorfor vælge FH® Radiant Tubes?

  • High Thermal Efficiency
    Optimeret rørdesign sikrer effektiv varmeoverførsel og energibesparelser.
  • Lang levetid
    Overlegen modstand mod oxidation, karburisering og termisk træthed reducerer vedligeholdelses- og udskiftningsfrekvensen.
  • Pålidelig ovnydelse
    Bevarer ensartet termisk ydeevne for ensartede varmebehandlingsresultater.
  • Custom Engineering Support
    FH® leverer fuldt tilpasselige rør, der matcher ovndimensioner, brændstoftype og produktionskrav.
  • Betroet af Global Industrial Manufacturers
    FH®-strålerør bruges af førende varmebehandlings- og produktionsfaciliteter i Europa og Nordamerika.

Material Grade Table

Varmebestandigt stål
/ GB DIN ASTM JIS Kemisk sammensætning (%) Maksimal driftstemperatur
C Si Mn Cr Ni Nb/Cb Mo Andet
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050℃
5 ZG30Cr28Ni16 - HEJ SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20- 1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58,00 - 62,00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64,00 - 68,00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co: 48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co: 48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B: 4,0 - 5,5 1200℃

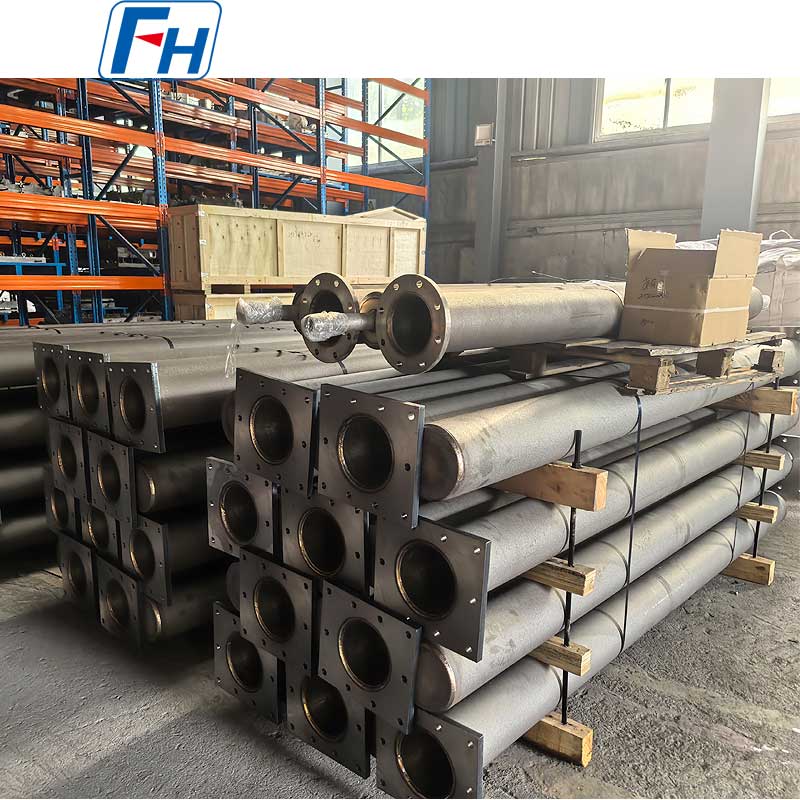

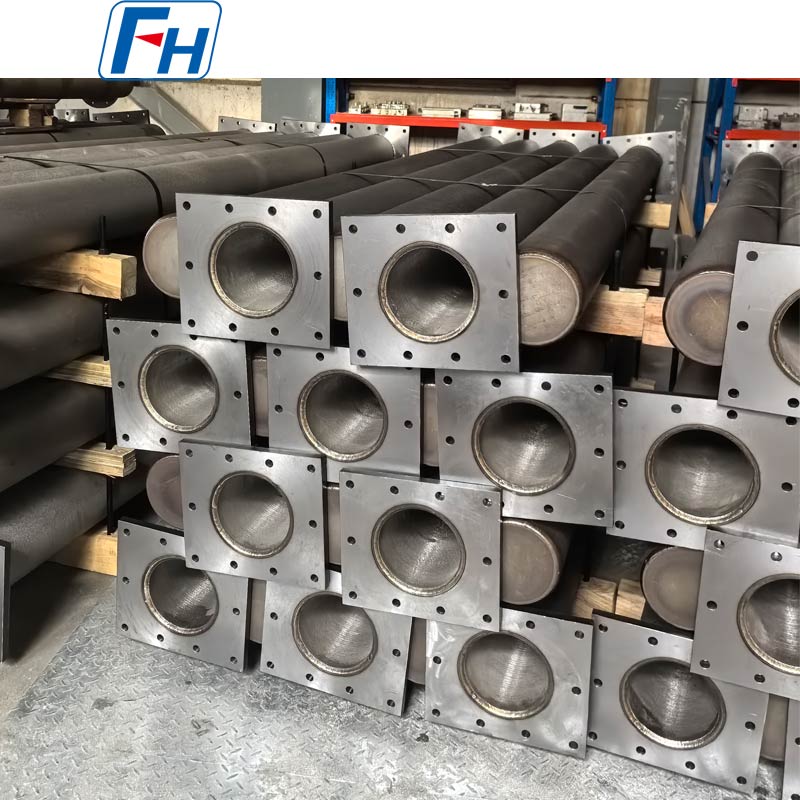

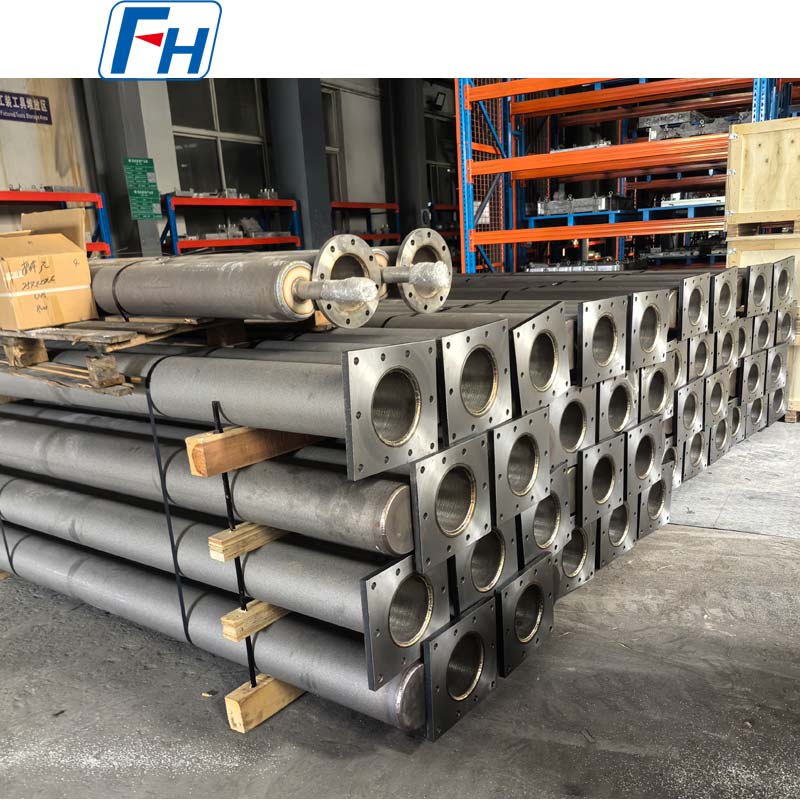

Ægte billeder af FH® Radiant Tubes

FAQ

Q: Hvilke ovntyper er FH®-strålerør egnede til?
A: FH®-strålerør er meget udbredt i gasfyrede, kontinuerlige, batch-, udglødnings- og varmebehandlingsovne.

Q: Hvilke materialer er tilgængelige til FH®-strålerør?
A: Vi tilbyder varmebestandigt legeret stål og HR25-koboltbaserede superlegeringsmuligheder til forskellige ovnmiljøer og temperaturer.

Sp:  Hvad er den maksimale driftstemperatur?
A: FH®-strålerør kan typisk fungere kontinuerligt ved temperaturer op til 1200°C.

Spørgsmål: Kan FH® fremstille specialfremstillede strålerør?
A: Ja. Vi leverer tilpassede diametre, længder, vægtykkelser og rørdesign baseret på dine ovnspecifikationer.

Q: Hvad er fordelene ved FH®-strålerør?
A: FH®-strålerør tilbyder fremragende varmeoverførselseffektivitet, oxidationsmodstand, lang levetid og pålidelig ydeevne ved høje temperaturer.

Relaterede produkter
OM OS
Kvalitet er vores kernekonkurrenceevne
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® højtydende strålerør til metallurgiske ovne Suppliers and FH® højtydende strålerør til metallurgiske ovne Factory.
Vores primære produkter omfatter varmebehandlingsarmaturer, strålerør, ovnruller, ventilatorblade, ovnskinner, hjul og forskellige andre legeringsdele til ovne. Vi tilbyder teknisk assistance til at tilpasse eller optimere dine varmebehandlingsarmaturer, og hjælper vores kunder med at finde omkostningseffektive løsninger for at forbedre effektiviteten af ​​deres varmebehandlingsoperationer.
Se mere
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Etableret i

  • 0+

    Eksportlande

  • 0Tons

    Månedlig produktionskapacitet

  • 0+

    Medarbejdere

Hædersbevis
  • Fremragende leverandør 2015
  • Fremragende leverandør 2016
  • Fremragende leverandør 2018
  • China Heat Treatment Industry Association
  • Formular til registrering af udenrigshandel
  • 1
  • 2
  • 4
  • 3
Nyheder
Strålende rør Industry knowledge

Hvad er de vigtigste fordele ved strålerør til industrielle ovne | FH® i højtemperatur varmebehandlingsovne (800-1200°C)?

1. Modstandsdygtighed over for høje temperaturer og termisk stød

Ved at bruge en centrifugal støbeproces, Strålende rør til industriovne | FH® prale af ensartet vægtykkelse (tykkelsestolerance ≤0,2 mm), bevarer den strukturelle integritet i driftsmiljøer på 800-1200°C og

reducerer risikoen for revner forårsaget af termisk stress markant.

2. Høj termisk effektivitet

Det tyndvæggede design (ned til 4,76 mm) øger varmestrålingsarealet betydeligt, forbedrer varmeoverførselseffektiviteten, muliggør hurtig ovntemperaturstigning og stabil temperaturvedligeholdelse og reducerer energiforbruget.

3. Fremragende mekaniske egenskaber

Den tætte mikrostruktur opnået gennem centrifugalstøbning giver rørene fremragende træk- og trykstyrke, hvilket gør dem i stand til at modstå langvarige højtemperaturcyklusser uden deformation.

4. Tilpasning

Afhængigt af ovntypen (karbureringsovn, kontinuerlig ovn, industriel ovn), kan vægtykkelse, materiale (legeret stål, korrosionsbestandigt rustfrit stål) og rørdiameter justeres fleksibelt for at imødekomme specifikke kunder

proceskrav. Nøgleord: Strålende rør til industriovne | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Hvad er de almindelige symptomer på strålesvigt (revner, lækager, nedsat termisk effektivitet) og hurtige fejlfindingstrin?

1. Revner

Symptomer: Små revner eller tydelige brud vises på rørvæggen, ledsaget af unormalt høje lokale temperaturer.

Fejlfinding: Brug magnetisk partikelinspektion eller ultralydstest til at lokalisere revner; kontroller for ensartet kølevandstryk og eliminer termisk stress forårsaget af lokal overophedning.

2. Utætheder

Symptomer: Lækage af mediet (såsom fyringsolie eller nitrogen) inde i røret, hvilket resulterer i oliepletter eller lyde, der lækker gas.

Fejlfinding: Udfør først en vandtrykstest (alle vores produkter gennemgår denne test før forsendelse) for at bekræfte eventuelle utætheder; brug derefter heliumpenetranttest til at lokalisere mindre lækager.

3. Nedsat termisk effektivitet

Symptomer: Forlænget ovnopvarmningstid, øget energiforbrug og ujævn overfladetemperatur. Fejlfinding: Kontroller rørvæggen for aflejringer forårsaget af korrosion eller aflejringer, som kan blokere udstrålingen

overflade. Brug et infrarødt termisk kamera til hurtigt at lokalisere områder med unormal temperatur. Afmonter rørets indre for inspektion og rengøring eller udskiftning, hvis det er nødvendigt.

4. Hurtig fejlfindingsproces

Trin 1: Inspicer det ydre visuelt og bemærk eventuelle abnormiteter.

Trin 2: Udfør en vand- eller lufttrykstest for at bekræfte utætheder.

Trin 3: Brug NDT (magnetisk partikel eller ultralyd) til at lokalisere revner eller defekter.

Trin 4: Brug et infrarødt termisk kamera eller en temperatursensor til at vurdere varmefordelingen og afgøre, om der er problemer med termisk effektivitet.

Gennem denne systematiske fejlfinding kan problemer lokaliseres og reparationer eller udskiftninger implementeres så hurtigt som muligt, hvilket minimerer nedetidstab.

Hvad er de almindelige modeller og specifikationer af strålerør til industrielle ovne | FH® tilbudt af Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Rørdiametrene varierer fra 50 mm til 1000 mm.

Velegnet til et komplet udvalg af varmebehandlingsudstyr, fra små laboratorieovne til store industriovne.

Fås i længder op til 5,5m.

Det lange rørdesign letter engangsinstallation, reducerer splejsning på stedet og forbedrer den generelle tætning og pålidelighed.

Vægtykkelsesområde: 4,76 mm – 30 mm (kan tilpasses efter anmodning).

Tyndvæggede produkter giver højere termisk strålingseffektivitet, mens tykkevæggede produkter giver stærkere mekanisk støtte.

Materialer

Højtemperaturlegeret stål (såsom 1.2367 og 1.2369)

Rustfrit stål (304 og 316L)

Særlige korrosionsbestandige legeringer (til den kemiske industri og olieindustrien)

Tilpasningsmuligheder

U-formede, W-formede og runde rørtværsnit er tilgængelige.

Overfladebehandlinger omfatter sandblæsning, polering og belægning (højtemperaturkeramik).

Inspektionstjenester: Hydrostatisk test før forsendelse, magnetisk partikelinspektion og ultralydstest er tilgængelige for at opfylde forskellige kundekvalitetskrav.
