1.4852 + 310S Varmebehandlingsarmatur med trekantet ramme | FH® legering

1.4852 310S Varmebehandlingsarmatur med trekantet ramme
1176 × 1000 × 1090 mm tilpasset ovnarmatur til varmebehandling
FH® legering fremstiller tilpassede varmebehandlingsarmaturer og højtemperaturovnsværktøjer til industrielle varmebehandlingsapplikationer.

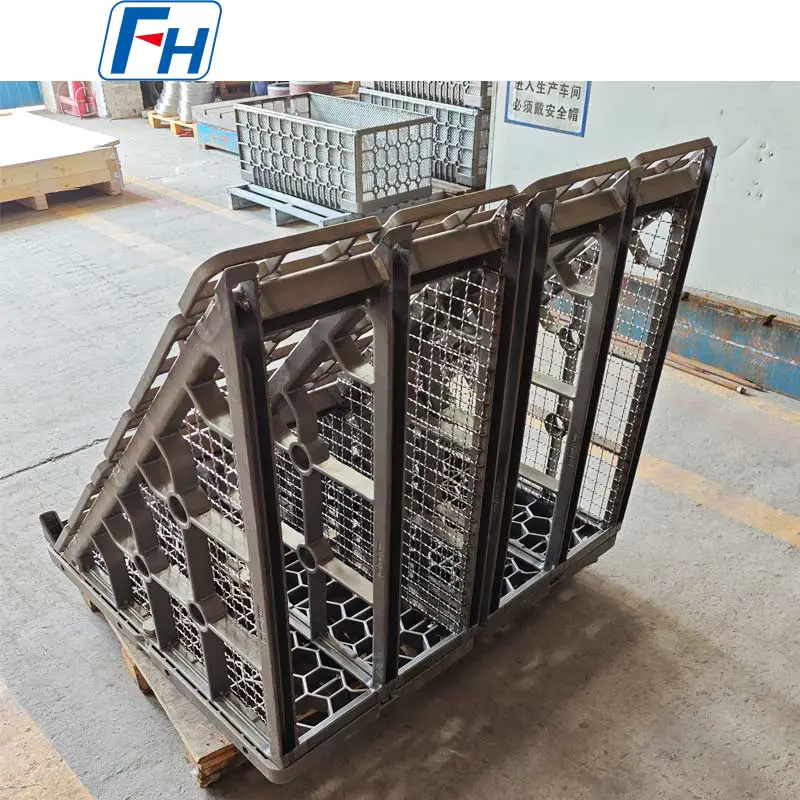

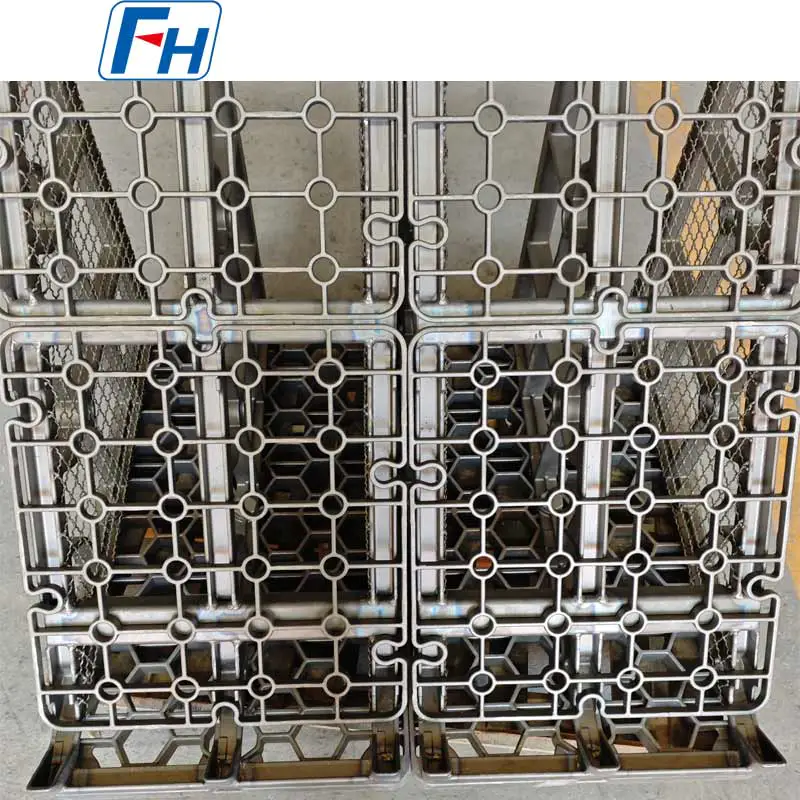

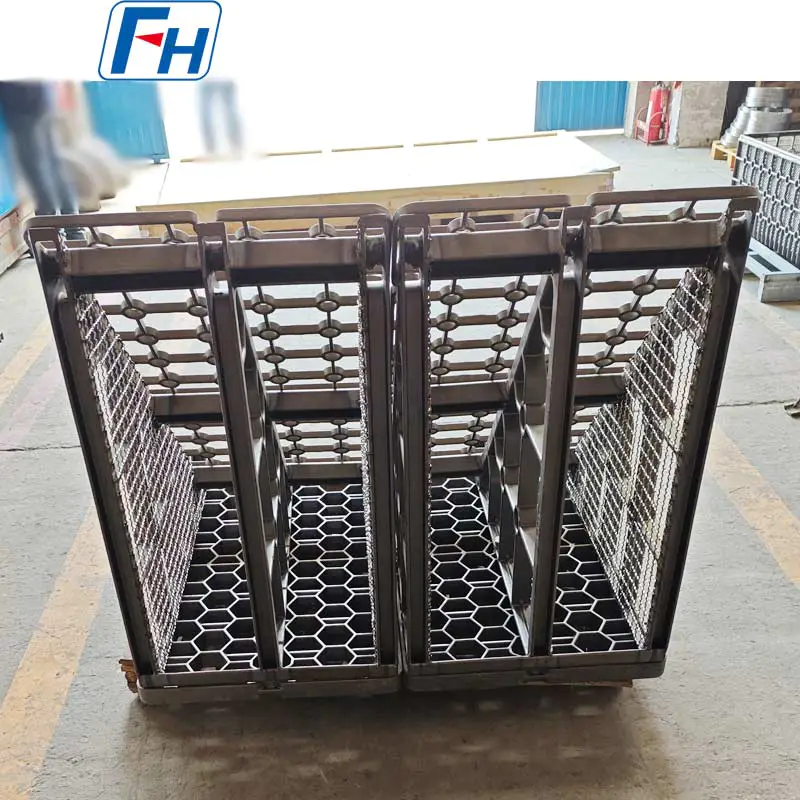

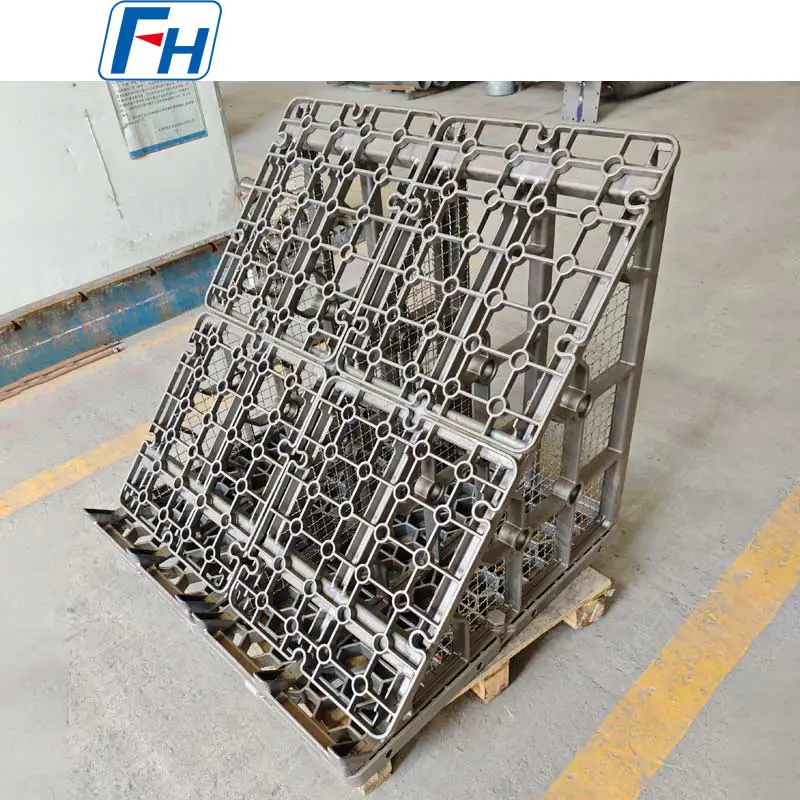

Denne brugerdefinerede trekantede ramme varmebehandlingsarmatur er fremstillet af en kombination af 1.4852 varmebestandig legering og 310S rustfrit stål, med overordnede dimensioner på 1176 × 1000 × 1090 mm.
Armaturet har et åbent strukturelt design med forstærkede støttesektioner, der giver stabil positionering af arbejdsemner, samtidig med at der bevares tilstrækkelig plads til ovnatmosfærecirkulation og varmeoverførsel.
Dens trekantede rammekonfiguration er designet i henhold til kundens arbejdsemnearrangement og ovnbelastningskrav.
FH® Alloy kan tilpasse materialet, dimensionerne, støttepositionerne, belastningsstrukturen og den overordnede armaturgeometri i henhold til de faktiske driftsforhold.

Produktspecifikationer

Design med trekantet ramme
I modsætning til en konventionel varmebehandlingskurv eller -bakke bruger dette produkt en trekantet rammestruktur.
Geometrien er udviklet omkring kundens specifikke belastningskrav og giver dedikerede støttepositioner til de dele, der varmebehandles.

Det trekantede rammedesign kan hjælpe med at opnå:

• Stabil arbejdsemnepositionering

• Effektiv udnyttelse af armaturets plads

• Kontrolleret afstand mellem emner

• God strukturel stivhed

• Åben ovn atmosfære cirkulation

• Praktisk lastning og losning


Vinklen, støtteafstanden og det strukturelle layout kan alle redesignes til forskellige komponenter.

1.4852 310S Materialekombination
Dette varmebehandlingsarmatur bruger 1.4852 og 310S i forskellige strukturelle sektioner.
Brugen af ​​to materialer gør det muligt for armaturets design at matche de forskellige termiske og strukturelle krav til individuelle komponenter.

1.4852 Varmebestandig legering
1.4852 bruges almindeligvis til højtemperaturovnsarmaturer og strukturelle komponenter.
Typiske egenskaber, der er relevante for ovnanvendelser, omfatter:

• God højtemperaturstyrke

• God oxidationsbestandighed
• God dimensionsstabilitet

• Egnethed til gentagne opvarmningscyklusser

• God ydeevne i industrielle ovnmiljøer


310S rustfrit stål
310S er meget brugt til fremstillede varmebestandige komponenter på grund af dens kombination af:

• Oxidationsbestandighed ved høje temperaturer

• God svejsbarhed

• God fremstillingsydelse

• Egnethed til ovnkonstruktionskomponenter


Materialevalg bør altid baseres på det komplette driftsmiljø frem for temperaturen alene.

Åben struktur for varme- og atmosfærecirkulation
Varmebehandlingsarmaturer skal understøtte arbejdsemnerne uden unødigt at blokere ovnatmosfære eller varmeoverførsel.
Dette armatur anvender derfor en åben rammestruktur med store friløbsarealer mellem strukturelle sektioner.

Designet kan hjælpe med at give:

• Bedre ovnatmosfærecirkulation

• Mere ensartet eksponering af emner

• Effektiv varmeoverførsel

• Forbedret kølemedieflow

• Reduceret unødvendig armaturmasse


Til forskellige emner kan FH® Alloy justere støttetætheden og åbningsarrangementet.

Forstærket struktur til højtemperaturservice
Industrielle varmebehandlingsarmaturer fungerer under gentagne termiske og mekaniske belastninger.

Under service kan armaturet opleve:

• Termisk ekspansion

• Termisk sammentrækning

• Høj temperatur krybning

• Oxidation

• Mekanisk belastning

• Termisk træthed

• Langsigtet dimensionsændring


Af denne grund bør armaturets design tage hensyn til både højtemperaturstyrke og strukturel stabilitet.
De forstærkede sektioner af denne trekantede rammebeslag er arrangeret til at understøtte de belastede dele, mens der opretholdes tilstrækkelig åben plads omkring arbejdsemnerne.

Designet omkring arbejdsemnet
Et tilpasset varmebehandlingsarmatur bør ikke kun designes i henhold til ovnens dimensioner.
De faktiske emner er lige vigtige.

FH® Alloy kan designe armaturstøtter i henhold til:

• Del form

• Del diameter

• Dellængde

• Individuel delvægt

• Antal dele pr. armatur

• Påkrævet orientering

• Påkrævet mellemrum

• På- og aflæsningsmetode


Dette gør det muligt for armaturets struktur at matche den faktiske produktionsproces i stedet for at bruge et generisk kurvdesign.

Egnede varmebehandlingsapplikationer
Denne type tilpasset varmebehandlingsarmatur kan designes til behandling:

• Gear

• Skafter

• Ringe

• Ærmer

• Bøsninger

• Bilkomponenter

• Transmission dele

• Smedede komponenter

• Mekaniske dele

• Andre præcisionsmetalkomponenter


Understøtningslayoutet kan ændres til forskellige komponentgeometrier.

Ovnapplikationer
Brugerdefinerede trekantede varmebehandlingsarmaturer kan udvikles til forskellige industrielle ovnsystemer, herunder

• Karbureringsovne

• Atmosfære ovne

• Hærdende ovne

• Udglødningsovne

• Batch varmebehandlingsovne

• Kontinuerlige ovnsystemer

• Andet industrielt termisk udstyr


Til karburering og andre applikationer med kontrolleret atmosfære bør armaturets struktur evalueres sammen med temperatur, atmosfære, cyklustid, belastning og kølemetode.

Fremstilling af specialfremstillet varmebehandlingsarmaturer
FH® Alloy understøtter både udvikling af nye armaturer og fremstilling af erstatningsarmaturer.

Kunder kan levere:

• 2D tegninger

• 3D modeller

• Eksisterende armaturprøver

• Brugte armaturer fotos

• Ovns dimensioner

• Arbejdsemneoplysninger

• Driftsforhold


Vi kan tilpasse:

• Armaturets overordnede dimensioner

• Strukturel geometri

• Materialekvalitet

• Materiale kombination

• Støttestillinger

• Forstærkningsstruktur

• Arbejdsemneafstand

• Indlæser konfiguration

• Løftestillinger

• Lokaliseringsfunktioner


Armaturdesign baseret på driftsforhold
For et nyt tilpasset varmebehandlingsarmatur anbefaler vi at give følgende oplysninger.

Ovnsforhold

• Ovn type

• Ovnkammerets dimensioner

• Arbejdstemperatur

• Maksimal temperatur

• Ovn atmosfære

• Opvarmningscyklus

• Kølemetode


Indlæsningsbetingelser

• Emnemål

• Emnets vægt

• Antal pr. armatur

• Samlet læssevægt

• Arbejdsemnets orientering

• Indlæsningsmetode


Eksisterende armaturoplysninger

• Eksisterende tegning

• 3D model

• Fotos af armaturer

• Aktuelt materiale

• Eksisterende deformations- eller revneproblemer


Baseret på disse oplysninger kan FH® Alloy vurdere den passende kombination af materiale, struktur og armaturvægt.

Fremstillingsproces
Et tilpasset varmebehandlingsarmatur med trekantet ramme kan involvere:
Kravgennemgang → Armaturdesign → Materialevalg → Støbning → Bearbejdning → Fabrikation → Svejsning → Samling → Dimensionel inspektion → Slutinspektion
For et stort armatur, der måler 1176 × 1000 × 1090 mm, er det særligt vigtigt at kontrollere den overordnede geometri og støttepositionsnøjagtighed.

Kvalitetsinspektion
Før forsendelse kan nøgleinspektionsartikler omfatte:

• Overordnede dimensioner

• Armaturets geometri

• Understøtte positionsnøjagtighed

• Strukturel justering

• Svejsetilstand

• Monteringspasning

• Overfladetilstand

• Kritiske lokaliseringsdimensioner


Yderligere inspektionskrav kan stilles til rådighed i henhold til kundens specifikationer.

Andre materialer til rådighed
Ud over 1.4852 310S fremstiller FH® Alloy varmebehandlingsarmaturer af forskellige højtemperaturlegeringer, herunder:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Nikkelbaserede varmebestandige legeringer

• Andre kundespecificerede materialer


Det endelige materiale skal vælges i henhold til den faktiske temperatur, atmosfære, køleproces og mekanisk belastning.

Hvorfor vælge FH® Alloy?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) har specialiseret sig i tilpassede varmebehandlingsarmaturer og højtemperaturovnskomponenter.

Vores produktionssortiment omfatter:

• Varmebehandlingsarmaturer

• Varmebehandlingskurve

• Varmebehandlingsbakker

• Bundbakker

• Pit Furnace Inventar

• Ovnfyldningsarmaturer

• Brugerdefinerede varmebestandige komponenter


Vi kan fremstille i henhold til kundetegninger eller udvikle en armatur i henhold til faktiske ovn- og emnekrav.

Anmod om en tilpasset varmebehandlingsarmatur
Leder du efter et nyt ovnarmatur eller udvikler en ny læsseløsning?
Send FH® Alloy din:
Tegning Ovntype Driftstemperatur Ovn Atmosfære Kølemetode Emnedimensioner Lastvægt
Vores ingeniørteam kan evaluere driftsbetingelserne og levere en tilpasset varmebehandlingsarmaturløsning.
FH® Alloy
Brugerdefinerede varmebehandlingsarmaturer og højtemperaturlegeringskomponenter

FAQ
Q1: Hvad er dette varmebehandlingsarmatur lavet af?
Dette armatur er fremstillet af en kombination af 1.4852 varmebestandig legering og 310S rustfrit stål.

Q2: Hvad er de overordnede dimensioner?
Armaturet måler:
1176 × 1000 × 1090 mm
Brugerdefinerede dimensioner er tilgængelige.

Spørgsmål 3: Hvorfor kaldes det et varmebehandlingsarmatur med trekantet ramme?
Armaturet bruger et strukturelt arrangement baseret på trekantet støttegeometri snarere end en konventionel kurv- eller bakkekonfiguration. Strukturen er designet i henhold til den nødvendige arbejdsemnestøtte og belastningsarrangement.

Q4: Kan støttepositionerne tilpasses?
Ja. Støttepositioner, afstand og strukturel geometri kan omdesignes i henhold til kundens emner.

Q5: Kan du fremstille i henhold til vores eksisterende armatur?
Ja. FH® Alloy kan fremstille i henhold til tegninger, 3D-modeller, prøver eller eksisterende armaturdimensioner.

Q6: Kan FH® Alloy designe et armatur, hvis vi ikke har en tegning?
Ja. Kunder kan give ovnoplysninger, driftsforhold, emnedimensioner og belastningskrav. Vi kan udvikle en passende armaturstruktur til bekræftelse.

Q7: Kan andre materialer bruges?
Ja. Afhængigt af driftsbetingelserne kan materialer som 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT og HR9 overvejes.
