FH® Cr25Ni20 Combined Heat Treatment Charging Basket for Salt Bath Roller Hearth Furnace

FH® saltbadeovn kombinerede ladekurve

Vigtige fordele

• Modulært / Kombinationsdesign
  Sammenlåsende bund, sidevægge, skillevægge og hængende rammer – konfigurer flere kurvestørrelser fra ét sæt komponenter.
• Salt-Bath Specifikt Design
  Optimeret åbent område til hurtig saltdræning ved løft fra ovn – minimerer salttransport og udslæbningstab.
• Korrosionsbestandige materialer
  Særlige legeringer udvalgt til miljøer med smeltet salt (chlorid-, nitrat-, cyanid- eller neutrale saltbade) – modstår pitting og intergranulært angreb.
• Termisk stødbestandig
  Konstrueret til at modstå gentagen nedsænkning i 500–1050°C smeltet salt efterfulgt af bratkøling – ingen revner eller forvrængning.
• Hurtig dræningsgeometri
  Skrå eller tilspidsede bundstænger, store drænåbninger og non-stick overflader - salt flyder hurtigt af, hvilket reducerer afkøling og størkning på kurven.
• Nem vedligeholdelse og reparation
  Modulære komponenter kan udskiftes individuelt – ingen grund til at kassere hele kurven, når en sektion er slidt.

Tekniske specifikationer

Hvorfor vælge FH® Salt Bath Modular Baskets?

1. Designet specielt til saltbadsudfordringer

2. Modulær/ Kombineret = Fleksibel Omkostningseffektiv

3. Materialevalg til Saltbade

4. Hurtig dræning – Reducer salttab
Hvert kilo salt, der føres ud af ovnen, koster penge og skaber problemer med rengøringen. FH® saltbadekurve har:

• Minimum 60 % åbent bundareal
• Tilspidsede eller afrundede stænger – salt løber af i stedet for at klæbe
• Glat, non-stick overfladefinish
• Optimerede løftehastighedsanbefalinger

Standard konfigurationer

• Konfiguration A – Enkeltlag
  Kun bundramme – til store, tunge enkeltdele
• Configuration B – Multi-Layer with Dividers
  Bundsidevægge 2–3 skilleplaner – til mellemstore dele stablet separat
• Configuration C – Fine Parts Basket
  Base perforeret indsatslåg – til små dele som fastgørelseselementer, stifter
• Konfiguration D – High-Density Stack
  Base i fuld højde sidevægge flere skillevægge – for høj deltæthed

Alle konfigurationer kan udskiftes med det samme basismodul.

Ansøgninger

• Saltbadshærdning (værktøjsstål, højhastighedsstål)
• Saltbadstempering (nitratsalte)
• Saltbad karburering / carbonitrering (cyanidsalte)
• Martempering / austempering
• Solution treating of non-ferrous alloys
• Dele: bor, haner, matricer, stempler, tandhjul, fjedre, fastgørelseselementer, værktøj/fixturer

Materialekvalitetstabel:

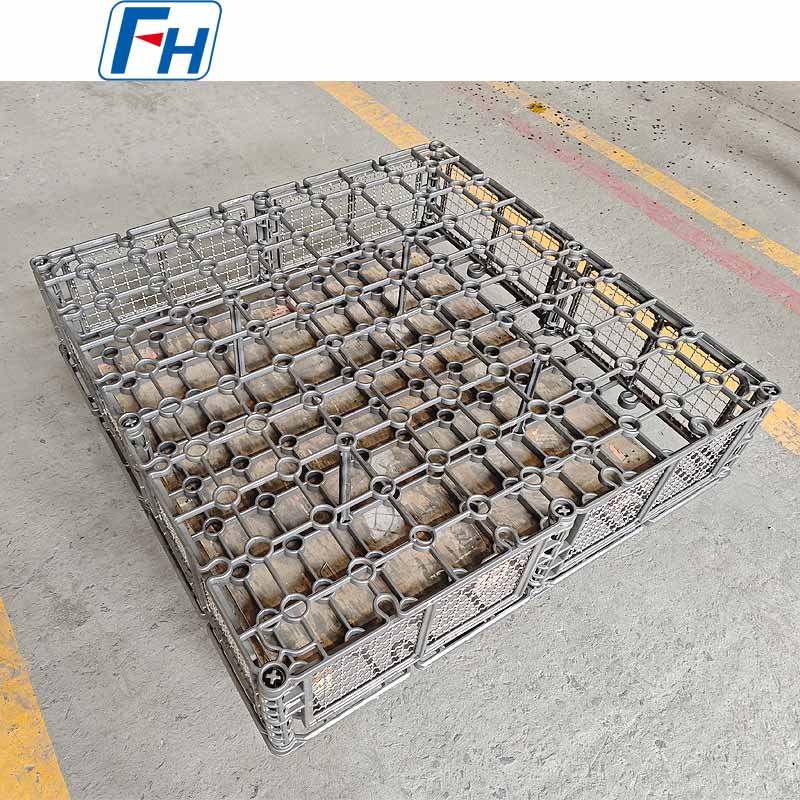

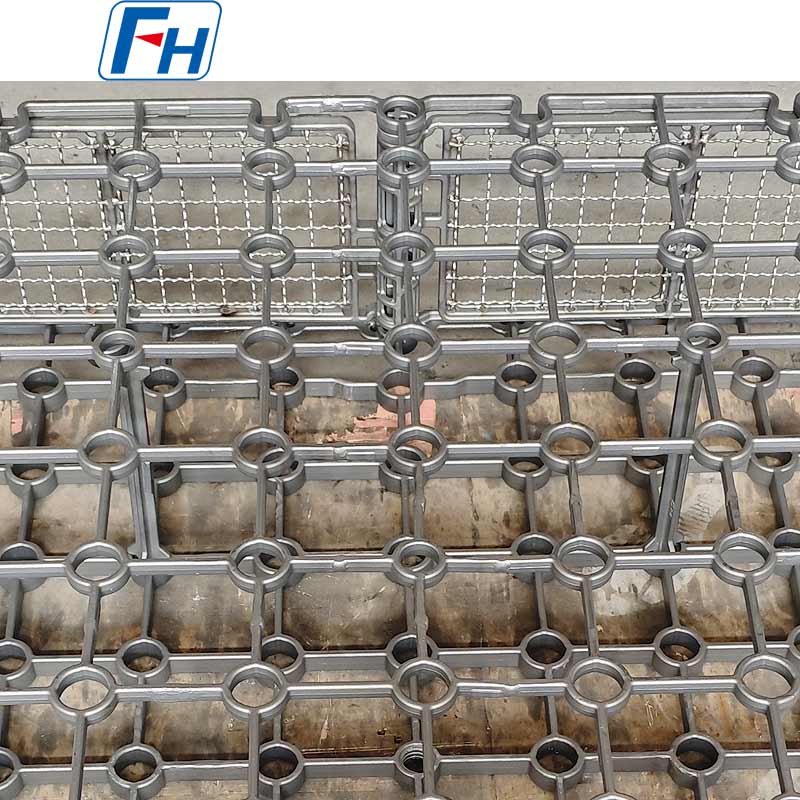

Ægte billeder af FH® varmebehandlingsarmaturer

Bestillingsproces

1. Angiv:

• Salt type and operating temperature
• Ovns arbejdsdimensioner (dybde, diameter eller bredde)
• Part size range (minimum to maximum)
• Batchvægt pr. cyklus
• Løftemetode (krankrog, manuel tang, automatiseret hejs)

2. FH® foreslår:

• Material grade based on salt chemistry
• Modular configuration (base which modules)
• Afløbsoptimering
• CAD tegning til godkendelse

3. Production: 10–20 working days

4. Leveringen inkluderer: MTC, monteringsvejledning, saltbadsplejevejledning

Ofte stillede spørgsmål:

Q1: Hvorfor har jeg brug for en speciel kurv til saltbadeovne? Can't I use my regular hardening basket?
A: Almindelige kurve er ikke designet til smeltet salt. De fanger salt i hjørner og lukkede sektioner, hvilket fører til:

• Excessive salt carryout (waste and mess)
• Saltstørkning inde i rør eller hule sektioner (umuligt at rengøre)
• Accelerated corrosion from stagnant salt
• Termisk chok revner


FH® saltbadekurve har åbent dræn, non-stick overflader og korrosionsbestandige legeringer.

Q2: Hvad betyder "modulær" og hvorfor er det nyttigt?
A: Modulær betyder, at kurven er bygget af udskiftelige komponenter – bund, sidevægge, skillevægge, indsatser. Fordele:

• Den ene base fungerer med forskellige sidehøjder og skillevægge
• Skift konfiguration for forskellige delstørrelser uden at købe en ny kurv
• Udskift kun slidte sektioner i stedet for hele kurven
• Easier cleaning – disassemble for full access

Spørgsmål 3: Hvordan forhindrer jeg salt i at klæbe til kurven efter fjernelse?
A: Tre faktorer:

• Design – åben bund og tilspidsede stænger tillader salt at dræne hurtigt
• Overfladefinish – glat, non-stick overflade (blæst eller foroxideret)
• Løftehastighed – træk langsomt tilbage (2-4 sekunder pr. 100 mm) for at tillade dræning


FH® baskets are optimized for all three.

Q4: How do I clean salt residue from the basket?
A: Efter hver brug, lad kurven køle af og derefter:

• Læg i blød i varmt vand for at opløse nitrat-/nitritsalte (fang skyllevandet – dræn ikke til kloak uden behandling)
• For klorid/cyanidsalte skal du følge din plantes sikkerhedsprocedure (typisk skyl med vand med neutralisering)
• Let perleblæsning for genstridige rester


Brug aldrig kulstålbørster - de efterlader indlejrede partikler, der fremmer korrosion.

Q5: Kan jeg bruge den samme kurv til forskellige salttyper (f.eks. nitrat og klorid)?
A: Anbefales ikke. Krydskontaminering kan:

• Skaber farlige kemiske reaktioner (f.eks. nitratcyanid)
• Fremskynde korrosion


Vi anbefaler dedikerede kurve pr. salttype. FH® kan mærke kurve efter salttype for tydelig identifikation.

Spørgsmål 6: Kurven vil blive løftet af en overheadhejs. Do you provide lifting lugs?
A: Ja. Alle FH® saltbadekurve inkluderer en hængende ramme eller bøjle med forstærkede løfteøjer. Vi har brug for din løftekrogstype og frihøjde for at designe korrekt indgreb.

Q7: Kan jeg få en perforeret indsats til meget små dele (f.eks. 2 mm stifter)?
A: Ja. Vi tilbyder aftagelige perforerede indsatser eller fine mesh liners, der falder ned i den modulære kurv. Perforeringsstørrelse fra 1 mm og opefter. Indsatsen er aftagelig til rengøring og deltømning.

Q8: Hvad er din garanti?
A: 12 måneder mod fabrikationsfejl (svejserevner, materialefejl, dårlig tilpasning af moduler). Korrosion og termisk træthed er procesafhængige og ikke dækket – men FH® vil anbefale det rigtige materiale til dit specifikke saltbad for at maksimere levetiden.
