I. Kernebegreber og strukturel sammensætning

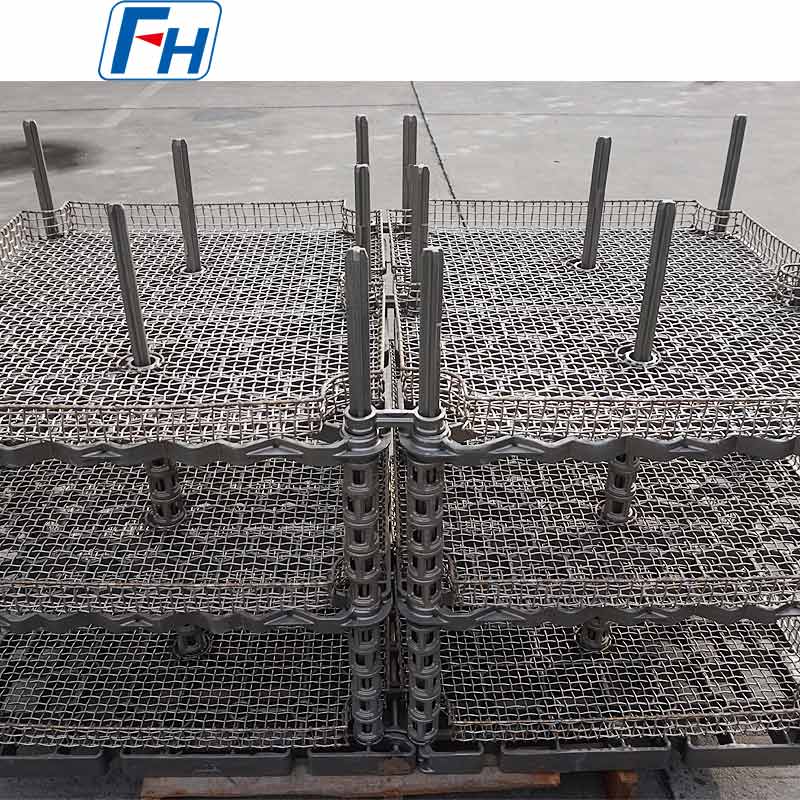

Denne type armatur består typisk af to kernekomponenter, der danner en "basebakke aftagelig beholder"-samling:
1. Standardbakkebund

• Funktion: Fungerer som den grundlæggende mobile platform og kernestrukturelle styrkekomponent i hele armaturet. Det er en robust metalramme (normalt svejset af varmebestandigt stål såsom RA330), med integrerede køremekanismer (hjul eller skydere) i bunden, tætnings- og styrestrukturer på kanterne og standardiserede positionerings- og låsegrænseflader på toppen.
• Funktioner: Perfekt kompatibel med bakkeovnens spor-, driv- og tætningssystemer, ansvarlig for præcis og stabil cyklisk bevægelse i produktionslinjen.

2. Udskiftelig netkurv

• Funktion: Fungerer som beholder til direkte at holde, adskille og fiksere emner. Det er en udhulet kurv svejset af varmebestandigt ståltråd eller stålpladenet, for det meste kvadratisk eller cirkulær i form.
• Funktioner:
  01. Høj luftgennemtrængelighed: Netstrukturen sikrer, at varmebehandlingsatmosfæren og bratkølingsmediet kommer i fuld og jævn kontakt med hvert emne.
  02. Modularitet: Netkurven kan hurtigt og præcist forbindes til eller adskilles fra bakkebunden via positioneringsstifter, lynspænder eller bolte.
  03. Specialisering: Skræddersyede netkurve med forskellige indvendige rum og separatorer kan designes i henhold til formen, størrelsen og proceskravene for forskellige arbejdsemner, hvilket muliggør multifunktionel brug af en enkelt bakke.



II. Vigtige designovervejelser
1. Interface Standardisering

• Nøglen til succes. De mekaniske grænseflader (positionering og låsning) og hejsegrænseflader mellem bakkebunden og alle netkurve skal være fuldt standardiserede for at sikre kompatibilitet på tværs af hele systemet.

2. Mesh Basket Strukturel optimering

• Balance mellem styrke og luftgennemtrængelighed: Maksimer åbningsforholdet, mens du sikrer bæreevne.
• Forebyggelse af arbejdsemnets fald: Design maskestørrelser baseret på dimensionerne af de mindste emner, eller installer finmaskede liner.
• Nem tømning: Inkorporer oplukkelige sidedøre eller bunddøre for bekvem udledning af behandlede emner.

3. Materialevalg

• Bakkebund: RA330 legering, der sikrer strukturel styrke og krybemodstand ved høje temperaturer.
• Mesh kurv: AISI 314, 310S eller RA330 ledning/plade. Vælg materialer baseret på temperatur, atmosfære og belastningskrav; det valgte materiale skal udvise fremragende oxidations- og deformationsmodstand.



III. Typiske anvendelsesscenarier
Denne type armatur er særligt velegnet til højvolumen, små til mellemstore, regelmæssigt formede eller bulk-loadable komponenter, såsom:

• Bilindustri: Fastgørelseselementer (bolte, møtrikker), pakninger, tandhjul, ventilsæder.
• Lejeindustri: Ruller, bure, små til mellemstore lejeringe.
• Generel maskinindustri: Standarddele, drejetappe, kædeplader.
• Procestyper: Anvendelser i fuld proces, herunder karburering, carbonitrering, bratkøling, temperering og rengøring.



IV. Resumé

Bakke-mesh kurvholderen er den væsentlige udvidelse af det tekniske koncept for bakkeovnen. Det adskiller "logistik fra proces" - basen er ansvarlig for præcis logistik, mens maskekurven påtager sig procesrelateret læsning. Dette design opnår følgende:

• Ultimativ komprimering af produktionscyklustid
• Ultimativ fleksibilitet ved produktskift
• Stabil garanti for varmebehandlingskvalitet
• Betydelig reduktion i de samlede ejeromkostninger (TCO) af armaturer

Det er ikke blot et inventar, men kernebæreren i et "fleksibelt produktionsmaterialehåndteringssystem bygget omkring bakkeovne". Ved at vedtage dette armatur betyder, at virksomheder vælger at drive deres varmebehandlingsproduktionslinjer med et systematisk og modulært mindset, hvilket er et afgørende skridt mod effektiv smart fremstilling.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) er en professionel producent af varmebehandlingsarmaturer og varmebestandige legeringskomponenter til industrielle ovne .

Materialekvalitetstabel:

Ofte stillede spørgsmål:

Q: Hvordan giver man forespørgsel?

A: Trin 1, giv os venligst nogle detaljer om din ovn, driftstemperatur, kølemetode, belastningsvægt af din ovn og så videre;

Trin 2, det er bedre at levere 3D-tegninger;

Trin 3, når vi har nok detaljer, kan vi designe produkttegningerne og citere i overensstemmelse hermed;

Q: Hvornår kan jeg få prisen?

A: Vi citerer normalt inden for 24 timer efter, at vi har modtaget din forespørgsel (undtagen weekend og helligdage). Hvis det haster meget med at få prisen, så send en mail til os eller kontakt os på andre måder, så vi kan tilbyde dig et tilbud.

Spørgsmål: Hvornår udføres levering? /Hvad er leveringstiden?

A: - Prøveordre: 35 dage efter modtagelse af den fulde betaling.

- Lagerordre: 10 dage efter modtagelse af den fulde betaling

-OEM Ordre: 30 dage efter modtagelse af depositum.

Q: Hvad er din eftersalgsservice?

A: 1 års garanti for alle slags produkter;

Hvis du finder noget defekt tilbehør første gang, giver vi dig de nye dele gratis til udskiftning i næste ordre, som en erfaren producent kan du være sikker på kvaliteten og eftersalgsservicen.

Q: Hvad er din betalingsbetingelse?

A: T/T

Betaling <=USD10000, 100% forud. Betaling> USD10000, 50% T/T på forhånd, balance før forsendelse.

Q: Hvad er forsendelsesmetoden?

A: Transporteret med DHL, UPS, EMS, Fedex, luftfragt, søfragt eller togfragt.
