Cr25Ni35 U-formet strålerør – Ø124 × Ø108 × 1597 mm

Brugerdefineret varmebestandig strålingsrørsamling til industrielle ovne | FH® legering
FH® legering fremstiller Cr25Ni35 U-formede strålerør til industrielle ovne, varmebehandlingsovne og andre højtemperaturvarmesystemer.

Dette tilpassede U-type strålerør er fremstillet af Cr25Ni35 højkrom, høj-nikkel varmebestandig legering, med en rørspecifikation på Ø124 × Ø108 × 1597 mm.

Den komplette samling kan leveres med isoleringsblokke, monteringsbundplader og tilpassede installationskomponenter, hvilket gør den velegnet til ny ovnkonstruktion samt udskiftning af eksisterende strålerørsamlinger.

Produktspecifikationer

U-formet strålerør Dimensioner
Hovedrørspecifikationen for dette produkt er:
Ø124 × Ø108 × 1597 mm
Typiske dimensioner, der kan tilpasses, omfatter:

• OD – Udvendig rørdiameter

• ID – Rør indvendig diameter

• L – Rørlængde

• C – Centerafstand

• H – Samlet højde

• R – U-bøjningsradius

• Monteringsplade dimensioner

• Monteringshulspositioner

• Isoleringsblok dimensioner

• Tilslutningsmål


Alle strukturelle dimensioner kan fremstilles i henhold til kundens tekniske tegning, ovnlayout eller eksisterende prøve.

Cr25Ni35 varmebestandig legering
Cr25Ni35 er en høj-Cr, høj-Ni varmebestandig legering velegnet til industrielle ovnkomponenter, der udsættes for langvarig drift ved høje temperaturer.

Til strålingsrørapplikationer omfatter dens vigtigste fordele:

• God oxidationsbestandighed ved høje temperaturer

• God strukturel stabilitet ved høje temperaturer

• Egnet styrke til ovndrift

• Modstand mod gentagne opvarmnings- og afkølingscyklusser

• Velegnet til krævende industrielle varmemiljøer


Den faktiske levetid for strålerøret afhænger ikke kun af legeringskvaliteten, men også af:

• Driftstemperatur

• Ovn atmosfære

• Brænderforhold

• Termisk cykling frekvens

• Rør dimensioner

• Svejsekvalitet
  Ovndriftspraksis


U-type strålevarmestruktur

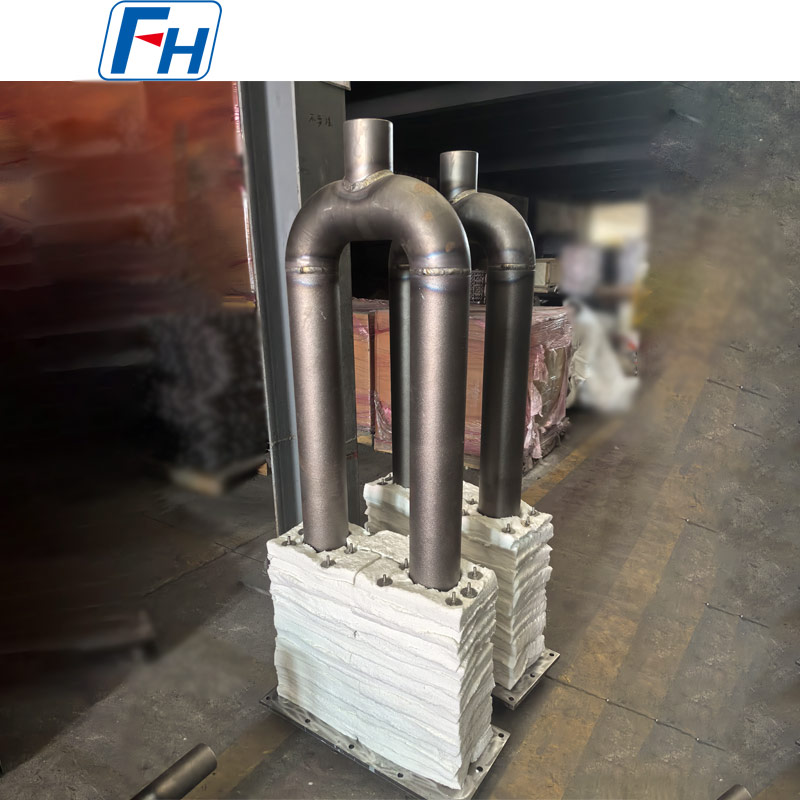

Det U-formede strålerør består af to parallelle lige rørsektioner forbundet med en returbøjning.
Sammenlignet med et simpelt lige rør giver dette design en længere strålevarmevej, samtidig med at det bevarer et relativt kompakt installationsfodaftryk.

De vigtigste fordele omfatter:

• Større strålevarmeflade

• Kompakt ovninstallation

• Stabil indirekte opvarmning

• Kontrolleret ovnatmosfære

• Reduceret direkte flammekontakt med lasten

• Fleksibel center-afstand tilpasning


Dette gør U-formede strålerør velegnede til mange industrielle varmebehandlinger og kontinuerlige ovnsystemer.

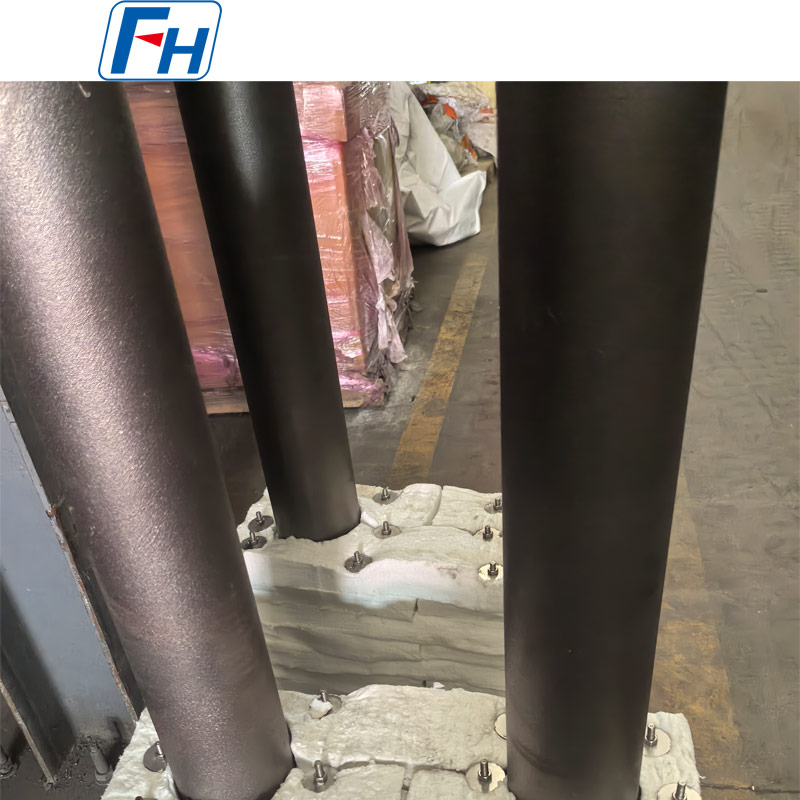

Isoleringsblok & monteringssokkel
En nøglefunktion ved dette produkt er den integrerede isoleringsblok og monteringsbasestruktur.
Strålerøret kan leveres sammen med:

• Højtemperaturisoleringsblokke

• Metal monterings bundplade

• Monteringshuller

• Støtte komponenter

• Tilpasset fastgørelsesstruktur


Denne komplette samling hjælper med at forenkle installation og udskiftning af ovnen.
Isoleringen og monteringsstrukturen kan tilpasses efter kundens ovnåbnings- og installationsdimensioner.

Designet til indirekte ovnopvarmning
U-formede strålerør bruges almindeligvis i ovnsystemer, hvor forbrændingsprocessen skal forblive adskilt fra ovnens arbejdskammer.
Varme overføres gennem strålerørets væg og udstråles mod ovnbelastningen.

Dette varmearrangement hjælper med at give:

• Mere ensartet temperaturfordeling

• Stabil varmeoverførsel

• Kontrolleret ovnatmosfære

• Reduceret direkte flammekontakt

• Pålidelig kontinuerlig ovndrift


Typiske applikationer
Cr25Ni35 U-formede strålerør kan bruges i:

• Varmebehandlingsovne

• Udglødningsovne

• Hærdende ovne

• Tempererende ovne

• Karbureringsovne

• Kontinuerlige ovne

• Roller ildsted ovne

• Beskyttende atmosfære ovne

• Stålbearbejdningslinjer

• Industrielt varmeudstyr


De er særligt velegnede til applikationer, der kræver brugerdefinerede indirekte højtemperaturvarmesystemer.

Fremstillingsproces
Afhængigt af tegningen og produktstrukturen kan produktionen omfatte:
Materialeforberedelse → Rørproduktion → Bøjning / Albuefabrikation → Montering → Svejsning → Monteringspladefabrikation → Isoleringssamling → Dimensionel inspektion → Slutinspektion

De vigtigste produktionskontroller omfatter:

• Rørdiameter nøjagtighed

• Rørrethed

• Center-afstand nøjagtighed

• U-bøjningsgeometri

• Svejsekvalitet

• Overordnede dimensioner

• Monteringspladejustering

• Isoleringsblokpasning


Disse faktorer påvirker direkte installationens nøjagtighed og langsigtede serviceydelse.

Vigtigste produktfordele
Cr25Ni35 varmebestandigt materiale
Velegnet til krævende industrielle ovnmiljøer.
Brugerdefineret Ø124 × Ø108 × 1597 mm Specifikation
Fremstillet i henhold til specifikke krav til ovninstallation.
Kompakt U-formet struktur
Giver en udvidet varmevej uden at kræve for meget ovnplads.
Komplet monteringsforsyning
Strålende rør, isoleringsblokke og monteringsbase kan leveres sammen.
Tegningsbaseret fremstilling
Dimensioner og strukturelle detaljer kan tilpasses efter kundens tegninger.
Mulighed for udskiftning
Eksisterende strålerør kan gengives i henhold til prøver, tegninger eller målte dimensioner.

Kvalitetskontrol
Afhængigt af projektets krav kan inspektion omfatte:

• Materiale verifikation

• Kontrol af kemisk sammensætning

• Inspektion af udvendig/indvendig diameter

• Dimensionel inspektion

• Center-afstandsinspektion

• Svejseinspektion

• Inspektion af bøjningsgeometri

• Inspektion af monteringsplade

• Afsluttende montageeftersyn


Særlige inspektionskrav kan bekræftes før produktion.

Hvorfor vælge FH® Alloy?
FH® Alloy har specialiseret sig i fremstilling af brugerdefinerede varmebestandige legeringskomponenter til industriovne og varmebehandlingsudstyr.

Vores udvalg af strålerør omfatter:

• Cr25Ni35 U-formede strålerør

• HU U-formede strålerør

• P-type strålerør

• I-Type strålerør

• Lige strålende rør

• Gasfyrede strålerør

• Specialformede strålerør

• Brugerdefinerede Radiant Tube-samlinger


Vi fremstiller også ovnruller, centrifugalstøbte rør, varmebehandlingsarmaturer, bakker, kurve og andre ovnkomponenter.

Anmod om et tilbud
For et præcist tilbud, send os venligst:

• Teknisk tegning

• Materialekvalitet

• Udvendig diameter

• Indvendig diameter eller vægtykkelse

• Samlet længde

• Center afstand

• U-bøjningsradius

• Monteringsplade dimensioner

• Driftstemperatur

• Ovn atmosfære

• Påkrævet mængde


Send din tegning eller eksisterende strålerørspecifikationer til FH® Alloy for teknisk gennemgang og tilbud.

FAQ
Q1: Kan du fremstille Cr25Ni35 U-formede strålerør i henhold til vores tegning?
Ja. FH® Alloy understøtter fuldt tilpasset produktion baseret på kundetegninger, ovndimensioner og eksisterende prøver.

Q2: Kan dimensionerne Ø124 × Ø108 × 1597 mm ændres?
Ja. Rørdiameter, længde, centerafstand, bøjningsradius og overordnede dimensioner kan alle tilpasses.

Q3: Kan du levere isoleringsblokkene og monteringspladen sammen?
Ja. Det U-formede strålerør kan leveres som en komplet samling med isoleringsblokke, monteringsplader og tilhørende installationskomponenter.

Q4: Kan dette produkt bruges som et erstatningsstrålerør?
Ja. Vi kan reproducere eksisterende strålerør i henhold til tegninger, prøver, fotografier eller målte dimensioner.

Q5: Kan en anden legering bruges i stedet for Cr25Ni35?
Ja. Materiale kan vælges i henhold til den faktiske driftstemperatur, ovnatmosfære, brænderforhold og forventet levetid.

Q6: Hvilke oplysninger er nødvendige for tilbud?
En teknisk tegning foretrækkes. Angiv også materiale, dimensioner, driftstemperatur, ovnatmosfære og mængde.
