HU U-formet strålerør – Ø152,4 × Ø142,8 × 2154,24 mm

Brugerdefineret strålerørsamling med stor diameter til industrielle ovne | FH® legering
FH® legering fremstiller HU U-formede strålerør til industrielle ovne, varmebehandlingsovne og indirekte højtemperaturvarmesystemer.

Dette tilpassede strålerør er fremstillet af HU varmebestandig legering med en rørspecifikation på Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Den U-formede struktur med stor diameter giver en udvidet strålevarmeflade, samtidig med at den bevarer et kompakt ovninstallationsarrangement. Produktet kan også leveres som en komplet samling med højtemperaturisoleringsblokke, monteringsbundplader og tilpassede installationskomponenter.

FH® Alloy understøtter OEM-fremstilling i henhold til kundetegninger, ovndimensioner, driftsforhold og udskiftningskrav.

Produktspecifikationer

U-formet strålerør Dimensioner
Hovedspecifikationen for dette strålerør er:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Udvendig diameter: Ø152,4 mm

• ID – Indvendig diameter: Ø142,8 mm

• Nominel vægtykkelse: 4,8 mm

• L – Længde: 2154,24 mm


Andre strukturelle dimensioner kan tilpasses, herunder:

• C – Centerafstand

• H – Samlet højde

• R – U-bøjningsradius

• Lige benlængde

• Monteringsplade dimensioner

• Monteringshulspositioner

• Isoleringsblok dimensioner

• Indløbs-/udløbstilslutningsmål


Alle dimensioner kan fremstilles efter kundetegninger eller eksisterende ovnmål.

HU varmebestandig legering
HU er en høj-chrom, høj-nikkel varmebestandig støbt legering kvalitet almindeligvis brugt til komponenter, der arbejder i høje temperaturer industrielle miljøer.

Til anvendelser med strålerør giver HU-materiale egenskaber som:

• God højtemperaturstyrke

• God oxidationsbestandighed

• Stabil ydeevne under langvarig termisk eksponering

• Egnet modstand mod gentagne opvarmnings- og afkølingscyklusser

• God strukturel stabilitet til industrielle ovnanvendelser


Den faktiske serviceydelse af et strålerør afhænger af mere end materialekvalitet alene. Driftstemperatur, ovnatmosfære, brænderforhold, termisk cykling, rørgeometri og ovndriftspraksis bør også overvejes.

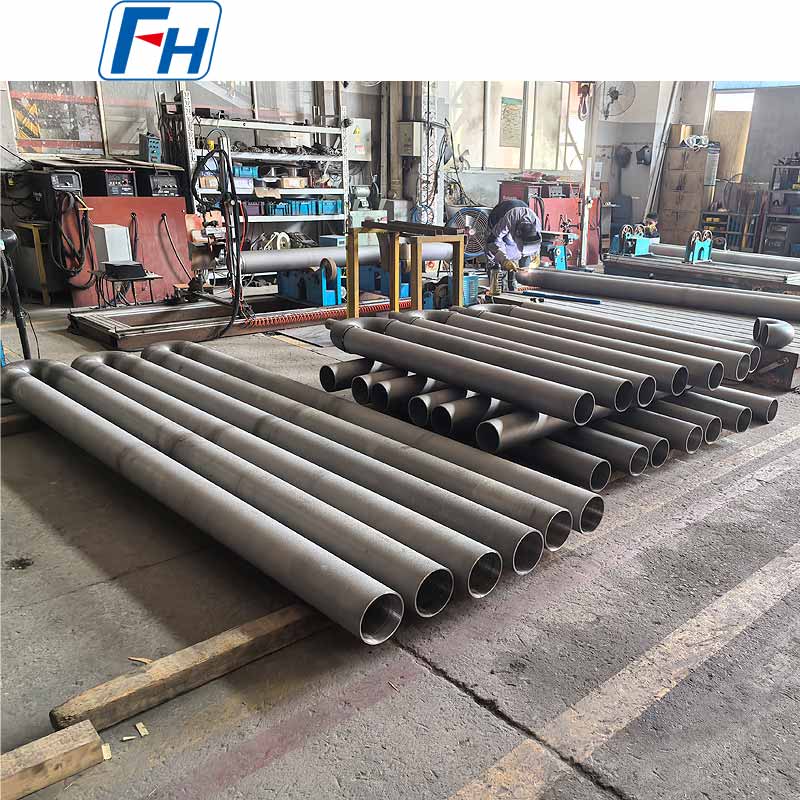

U-formet struktur med stor diameter
Med en udvendig diameter på Ø152,4 mm er dette produkt designet som et relativt stort U-formet strålerør til industrielle ovnsystemer, der kræver en betydelig strålevarmeflade.
Strukturen består af to lange parallelle rørsektioner forbundet med en U-bøjning.

Denne konfiguration giver:

• Udvidet strålevarmevej

• Stor varmeflade

• Kompakt ovnarrangement

• Stabil indirekte opvarmning

• Fleksibelt center-distance design

• Tilpasning til forskellige ovnlayouts


Sammenlignet med et simpelt lige strålerør tillader det U-formede design en længere varmeoverførselsvej inden for begrænset installationsplads.

Komplet isolering og montering

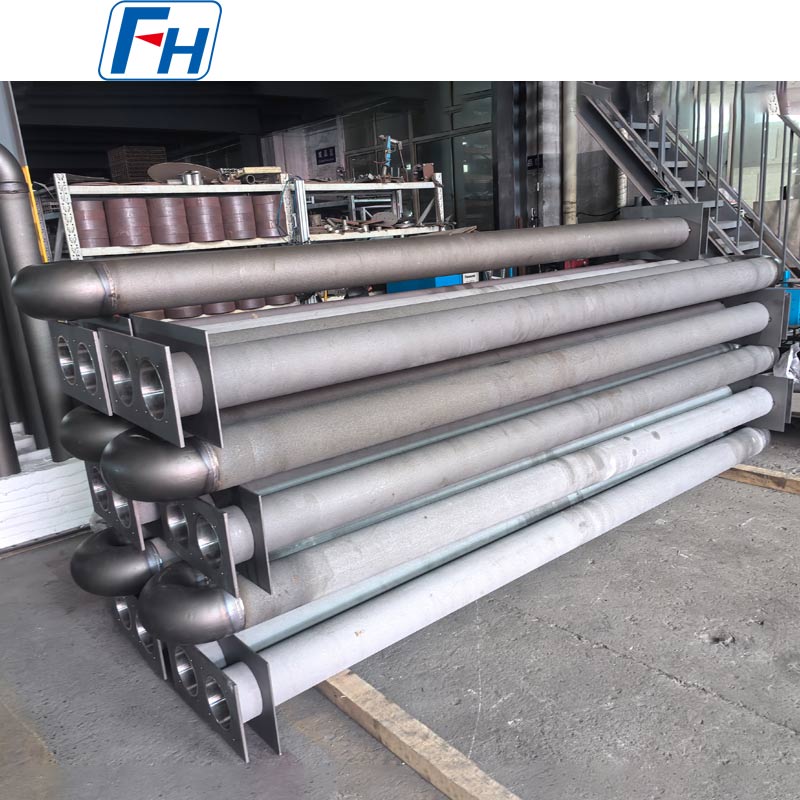

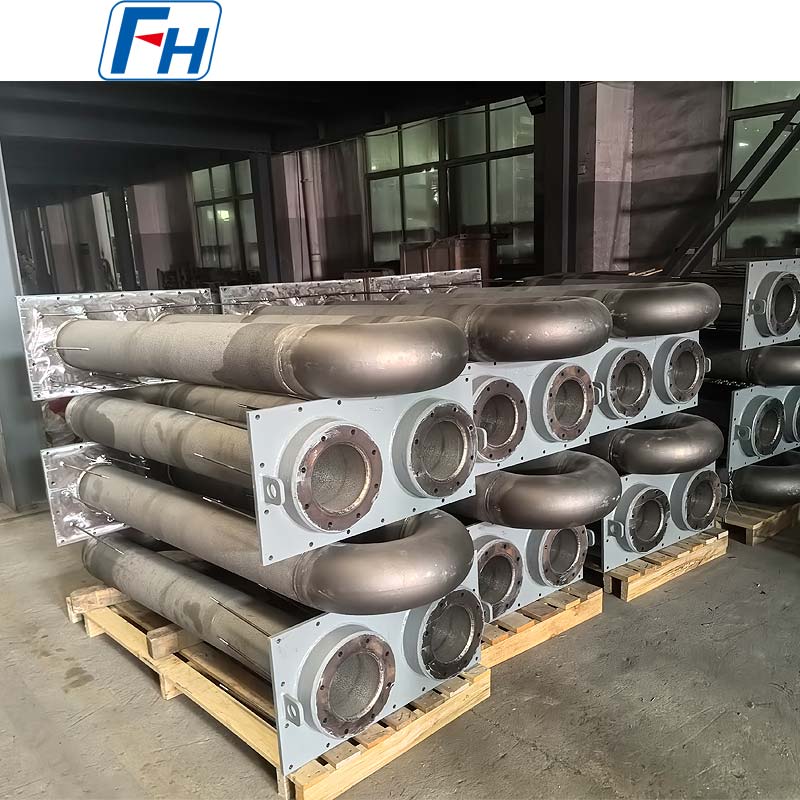

Som vist i denne produktkonfiguration kan strålerøret leveres sammen med højtemperaturisoleringsblokke og en metalmonteringsbundplade.
Denne komplette samling hjælper med at forenkle installation og udskiftning.

Tilpassede komponenter kan omfatte:

• Isoleringsbloktykkelse

• Isoleringsblok dimensioner

• Bundplade størrelse

• Grundpladetykkelse

• Antal monteringshul

• Monteringshulspositioner

• Rørafstand

• Understøttende struktur


Til ovnbyggere og udskiftningsprojekter kan FH® Alloy levere den komplette samling i stedet for kun at levere det blottede strålerør.

Indirekte ovnopvarmning
U-formede strålerør anvendes i vid udstrækning i industrielle ovne, hvor varmekilden eller forbrændingsgasserne skal forblive adskilt fra ovnens arbejdskammer.
Varme genereret inde i røret overføres gennem rørvæggen og udstråles mod ovnbelastningen.

Dette varmearrangement kan hjælpe med at give:

• Kontrolleret ovnatmosfære

• Reduceret direkte flammekontakt

• Stabil varmefordeling

• Mere ensartet ovntemperatur

• Pålidelig kontinuerlig varmeydelse


Typiske applikationer
HU U-formede strålerør kan bruges i:

• Varmebehandlingsovne

• Udglødningsovne

• Hærdende ovne

• Tempererende ovne

• Karbureringsovne

• Kontinuerlige ovne

• Roller ildsted ovne

• Ovne med beskyttende atmosfære

• Stålbearbejdningslinjer

• Industrielt varmeudstyr


Denne specifikation er særligt velegnet til systemer, der kræver lange U-formede strålerør med stor diameter til indirekte opvarmning ved høj temperatur.

Fremstillingsproces
Afhængigt af den tekniske tegning kan fremstillingsprocessen omfatte:
Materialeforberedelse → Rørproduktion → U-bøjning / Albuefabrikation → Montering → Svejsning → Bearbejdning → Monteringspladefabrikation → Isoleringssamling → Dimensionel inspektion → Slutinspektion

De vigtigste produktionskontroller omfatter:

• Udvendig og indvendig diameter

• Vægtykkelse

• Rørrethed

• Center afstand

• Bøjningsgeometri

• Svejsekvalitet

• Overordnede dimensioner

• Monteringspladejustering

• Isoleringssamling passer


Nøjagtig dimensionskontrol er især vigtig for et 2154,24 mm langt strålerør, fordi installationsjustering direkte påvirker ovnens samling og serviceydelse.

Vigtigste produktfordele
HU varmebestandig legering
Designet til krævende industrielle ovnmiljøer.
Stor Ø152,4 mm Diameter
Giver en væsentlig varmestrålende overflade.
2154,24 mm Rørlængde
Velegnet til store industrielle ovninstallationer.
4,8 mm nominel vægtykkelse
Beregnet ud fra den angivne Ø152,4 mm OD og Ø142,8 mm ID.
Komplet monteringsforsyning
Fås med isoleringsblokke, bundplader og monteringskomponenter.
Custom Engineering
Centerafstand, bøjningsradius, monteringsstruktur og andre dimensioner kan tilpasses.
Erstatningsfremstilling
Eksisterende strålerørsamlinger kan gengives i henhold til tegninger, prøver eller målte dimensioner.

Kvalitetskontrol
Afhængigt af projektets krav kan inspektion omfatte:

• Materiale verifikation

• Kontrol af kemisk sammensætning

• Inspektion af udvendig diameter

• Indvendig diameter inspektion

• Vægtykkelse measurement

• Totallængdeinspektion

• Center-afstandsinspektion

• Bøjningsgeometri inspection

• Svejseinspektion

• Inspektion af monteringsplade

• Afsluttende montagekontrol


Yderligere kontrolkrav kan aftales inden produktion.

Hvorfor vælge FH® Alloy?
FH® Alloy er specialiseret i brugerdefinerede varmebestandige legeringskomponenter til industrielle ovne og varmebehandlingsudstyr.

Vores udvalg af strålerør omfatter:

• HU U-formede strålerør

• Cr25Ni35 U-formede strålerør

• P-type strålerør

• I-Type strålerør

• Lige strålende rør

• Gasfyrede strålerør

• Specialformede strålerør

• Brugerdefinerede Radiant Tube-samlinger


Vi fremstiller også ovnruller, centrifugalstøbte rør, varmebehandlingsarmaturer, ovnbakker, ovnkurve og andre brugerdefinerede ovnkomponenter.

Anmod om et tilbud
For et præcist tilbud bedes du angive:

1. Teknisk tegning

2. Materialekvalitet

3. Udvendig diameter

4. Indvendig diameter eller vægtykkelse

5. Samlet længde

6. Center afstand

7. U-bøjningsradius

8. Monteringsplade dimensioner

9. Driftstemperatur

10. Ovn atmosfære

11. Påkrævet mængde


Send din tegning eller eksisterende strålerørspecifikationer til FH® Alloy for teknisk gennemgang og tilbud.

FAQ
Q1: Kan du fremstille Ø152,4 × Ø142,8 × 2154,24 mm U-formede strålerør?
Ja. FH® Alloy kan fremstille denne HU-strålerørspecifikation og kan også justere dimensionerne i henhold til dit ovndesign.

Q2: Hvad er vægtykkelsen?
Baseret på en udvendig diameter på Ø152,4 mm og en indvendig diameter på Ø142,8 mm er den nominelle radiale vægtykkelse 4,8 mm.

Q3: Kan centerafstanden tilpasses?
Ja. Centerafstand, bøjningsradius, lige benlængde, samlet højde og installationsdimensioner kan alle tilpasses.

Q4: Kan du levere isoleringsblokkene og monteringsbasen?
Ja. Strålerøret kan leveres som en komplet samling med tilpassede isoleringsblokke, monteringsplader og relaterede installationskomponenter.

Q5: Kan HU udskiftes med en anden varmebestandig legering?
Ja. Materiale kan vælges i henhold til driftstemperatur, ovnatmosfære, termiske cyklusforhold og forventet levetid.

Q6: Kan du fremstille erstatningsstrålerør?
Ja. Eksisterende strålerør kan gengives fra tekniske tegninger, prøver, fotografier eller målte dimensioner.
