HR9 Heat Treatment Loading Basket | 1380 × 1230 × 280 mm
Stor stabelbar ovnkurv til industriel varmebehandling
FH® legering fremstiller tilpassede varmebehandlingskurve, ovnreoler og varmebestandige armaturer til industrielle termiske behandlingsapplikationer.

Denne varmebehandlingskurv er fremstillet af HR9 varmebestandig legering og måler 1380 × 1230 × 280 mm.

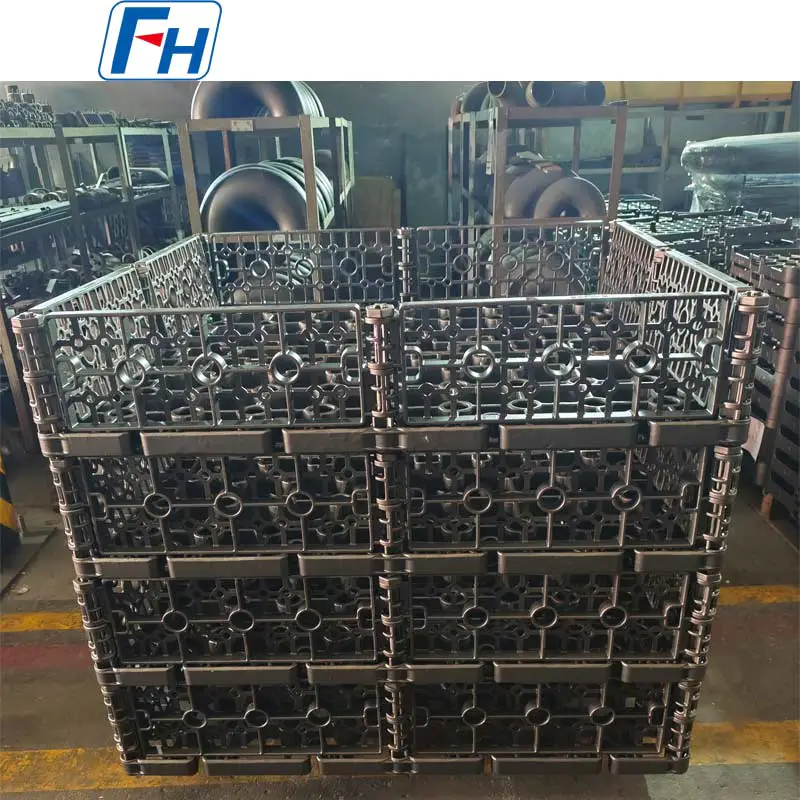

Kurven bruger en stor åben gitterramme med forstærkede sidevægge og integrerede stablepunkter. Flere kurve kan samles lodret for at skabe et komplet ovnfyldningssystem, hvilket gør designet velegnet til batchproduktion, hvor flere lag af komponenter skal behandles i en ovnladning.

Hver kurv kan tilpasses efter kundens ovndimensioner, emnegeometri, læssevægt og varmebehandlingsproces.

Produktspecifikationer

Stor ovn læssekurv
Med dimensioner på 1380 × 1230 mm er denne kurv designet som et stort format ovnlastningsarmatur.
Sammenlignet med kurve med små komponenter skal store varmebehandlingsarmaturer understøtte større belastninger og samtidig opretholde dimensionsstabilitet under gentagen opvarmning og afkøling.
Kurven inkorporerer en forstærket strukturel ramme rundt om perimeteren og gennem sidevæggene for at give støtte under ovndrift og håndtering.
Dens lave profilhøjde på 280 mm gør det også muligt at stable flere kurve inden for den tilgængelige ovnkammerhøjde.

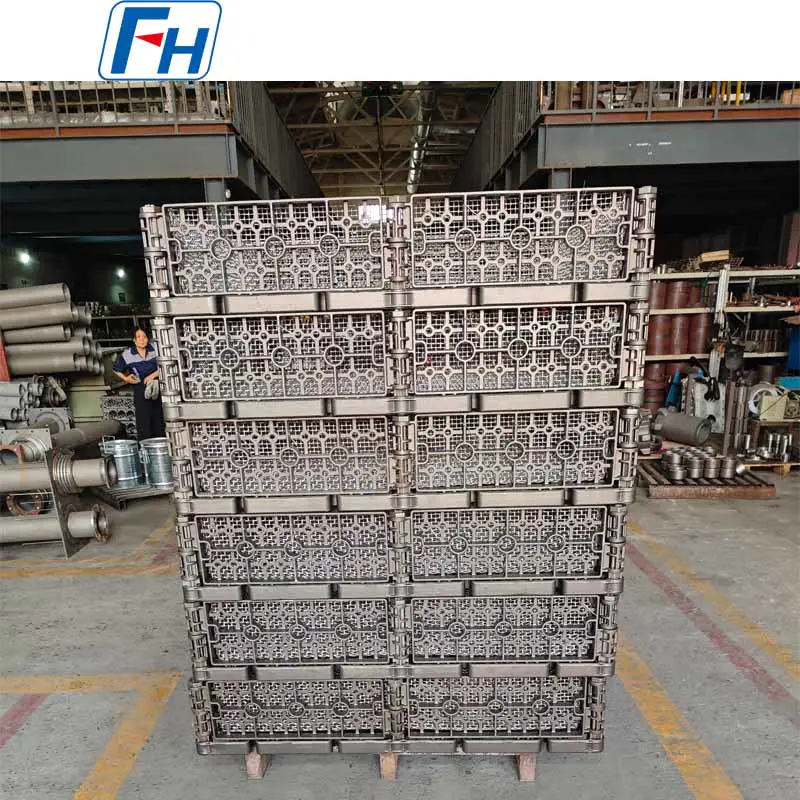

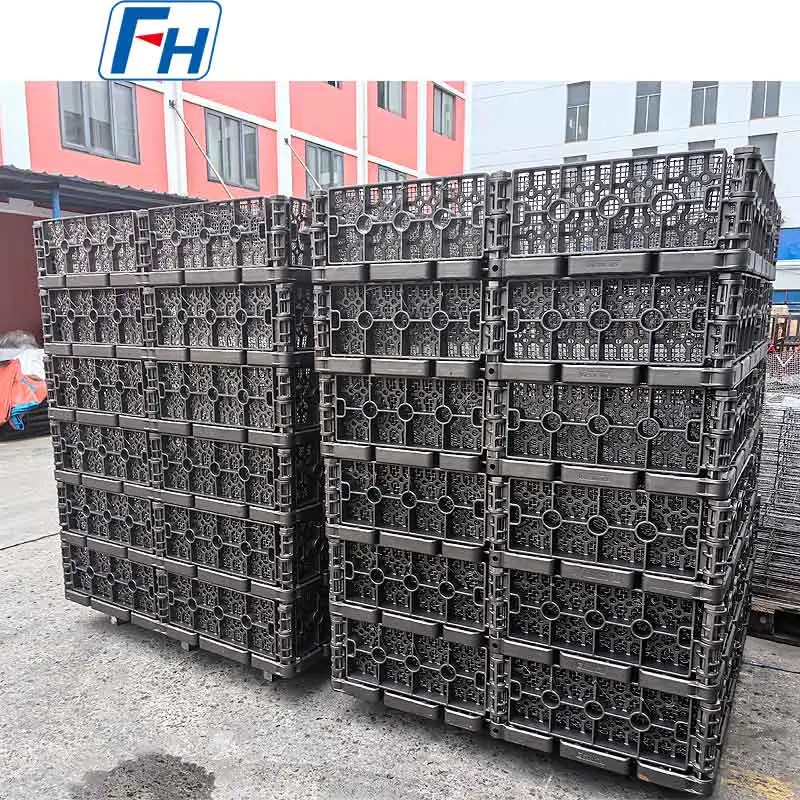

Modulært stabelbart design
Kurven er designet, så flere enheder kan kombineres til en vertikal læsseenhed.
Dette modulære arrangement giver fleksibilitet til forskellige produktionsbatcher.
Afhængigt af ovnen og lastningskravene kan kunderne bruge:

• En enkelt kurv

• Flere stablede kurve

• En komplet flerlags læssesamling


Stablingsstrukturen hjælper med at opretholde ensartet afstand mellem lagene, samtidig med at ovnkammeret kan bruges mere effektivt.
Til udskiftningsprojekter kan FH® Alloy også reproducere eller redesigne eksisterende stablingsgrænseflader i henhold til kundetegninger eller prøver.

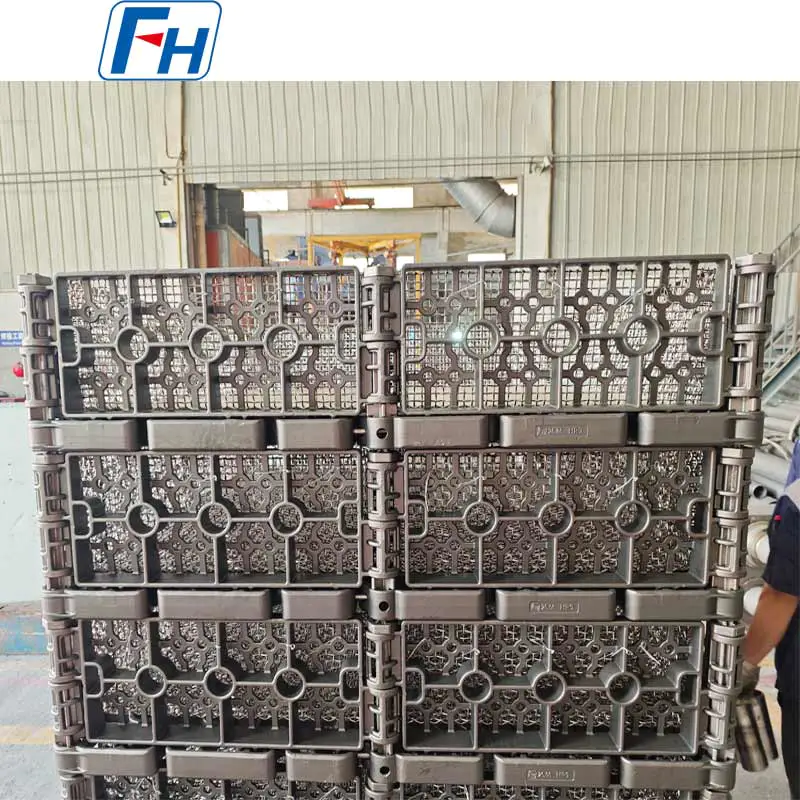

Åbent gitterstruktur
Det åbne gitter-design giver en stor mængde ledig plads omkring de belastede dele.
Dette er vigtigt for varmebehandlingsarmaturer, fordi selve kurven ikke unødigt bør hindre ovnatmosfære eller varmestrøm.

Den åbne struktur kan understøtte:

• Ovn atmosfære cirkulation

• Varmeoverførsel rundt om emnerne

• Kølemedieflow

• Sænk unødvendig armaturmasse

• Lettere visuel inspektion af belastede komponenter


Åbningsmønsteret og de indvendige støttepositioner kan justeres i henhold til størrelsen og formen af de dele, der behandles.

HR9 varmebestandigt materiale
Denne kurv er fremstillet af HR9 varmebestandig legering.
Varmebehandlingsarmaturer skal gentagne gange modstå forhøjede temperaturer, termisk ekspansion, mekanisk belastning og afkølingscyklusser. Materialevalg påvirker derfor armaturets stabilitet og serviceydelse direkte.
Til en varmebehandlingskurv skal materialet vælges i henhold til det komplette arbejdsmiljø, herunder:

• Ovns temperatur

• Ovn atmosfære

• Opvarmningstid

• Kølemetode

• Ladning pr. kurv

• Antal termiske cyklusser

• Emnefordeling


FH® Alloy kan også fremstille lignende ovnlastningsarmaturer af alternative varmebestandige materialer, når det er nødvendigt.

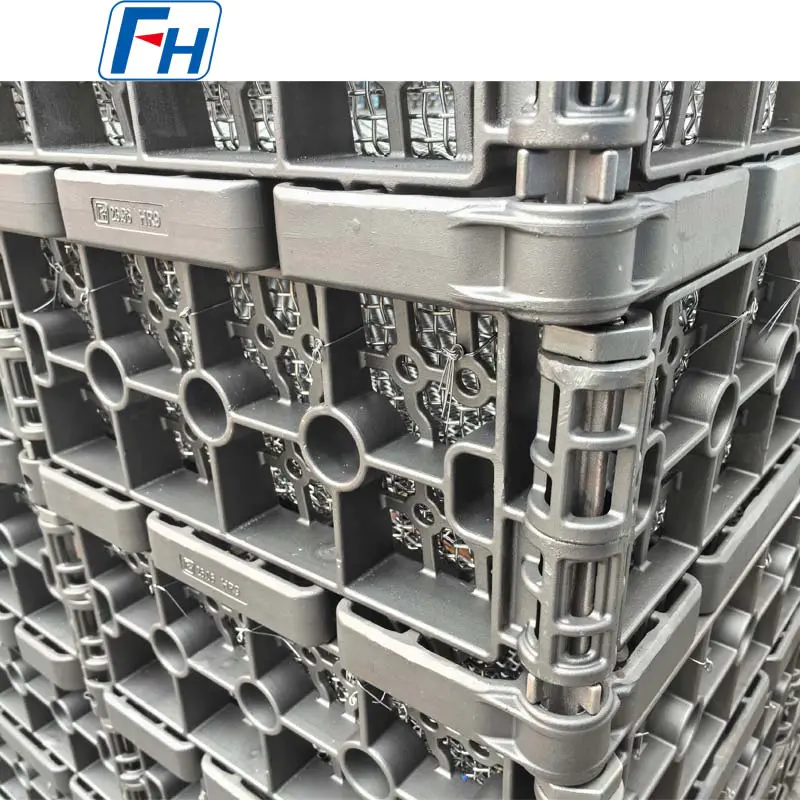

Forstærket rammekonstruktion
Store ovnkurve kan gradvist forvrænge, hvis strukturen ikke er korrekt designet.
Dette design bruger en forstærket ramme med flere krydsninger og støttesektioner til at fordele lasten gennem kurven.
I stedet for kun at stole på tykkere sektioner, bør et ovnarmatur balancere:
Mekanisk styrke Termisk stabilitet Fixtur Vægt Varmeflow
Dette er især vigtigt for store kurve, der gentagne gange stables, løftes og udsættes for høje temperaturer.

Designet til gentagne ovncyklusser
Under produktionen udsættes varmebehandlingskurve gentagne gange for:
Indlæsning → Opvarmning → Holdning → Køling → Aflæsning
Ved langvarig brug kan armaturer opleve krybning ved høj temperatur, termisk træthed, oxidation og dimensionsændringer.
Kurvens strukturelle design er derfor ikke kun udviklet til indledende belastningskapacitet, men også til gentagen industriel drift.
FH® Alloy kan optimere stelgeometri og støttepositioner i henhold til kundens faktiske arbejdsforhold.

Anvendelser til varmebehandling
Store HR9 ovnkurve kan tilpasses til håndtering af forskellige industrielle dele, herunder:

• Gear

• Skafter

• Ringe

• Lejekomponenter

• Bilkomponenter

• Transmission dele

• Smedede komponenter

• Maskindele

• Metalkomponenter, der kræver batch varmebehandling


D forskellige belastningsstøtter kan indbygges i henhold til komponentens geometri.

Ovnapplikationer
Denne type ovnfyldningskurv kan tilpasses til forskelligt industrielt varmebehandlingsudstyr, herunder:

• Batch ovne

• Atmosfære ovne

• Udglødningsovne

• Hærdende ovne

• Karbureringsovne

• Tempererende ovne

• Kontinuerlige varmebehandlingslinjer

• Andre industrielle termiske behandlingssystemer


Den nøjagtige armaturstruktur bør matches til den specifikke ovn og proces i stedet for kun at vælges af udvendige dimensioner.

Specialfremstilling af ovnkurve
FH® Alloy understøtter fuldt tilpasset produktion af ovnarmaturer.

Kunder kan levere:
2D-tegning / 3D-model / Eksisterende prøve / ovnoplysninger
Vi kan tilpasse:

• Samlet længde

• Bredde

• Højde

• Materialekvalitet

• Rammestruktur

• Grid arrangement

• Forstærkningsstillinger

• Indlæsningsstøtter

• Stacking grænseflader

• Løftepunkter

• Lokaliseringsfunktioner


Hvis et eksisterende armatur har oplevet forvrængning eller revner, kan kunderne også levere billeder af den brugte kurv til strukturel vurdering.

Information til tilbud
For et skræddersyet ovnkurv-projekt bedes du give så mange oplysninger som muligt:
Oplysninger om ovn

• Ovn type

• Kammerdimensioner

• Arbejdstemperatur

• Maksimal temperatur

• Ovn atmosfære

• Opvarmningscyklus

• Kølemetode


Arbejdsemneoplysninger

• Del dimensioner

• Delvægt

• Antal dele pr. lag

• Samlet belastning pr. kurv

• Indlæsningsarrangement


Oplysninger om opstilling

• Nødvendige kurvemål

• Antal stablelag

• Eksisterende tegninger

• Eksisterende kurvbilleder

• Foretrukket materiale


Disse detaljer hjælper med at bestemme en passende kombination af materiale, struktur og armaturvægt.

Fremstillingsproces
Tilpassede varmebehandlingskurve kan involvere følgende produktionsstadier:
Teknisk gennemgang → Tegningsbekræftelse → Materialeforberedelse → Støbning → Bearbejdning → Montering → Inspektion → Pakning
For store stabelbare kurve er dimensionskontrol ved placerings- og stableområderne særligt vigtig, så flere kurve kan samles korrekt.

Kvalitetsinspektion
Afhængigt af projektets krav kan inspektion omfatte:

• Overordnede dimensioner

• Rammegeometri

• Stacking interface

• Strukturel justering

• Nøgle monteringsdimensioner

• Overfladetilstand

• Monteringspasning


Kundespecifikke inspektionskrav kan diskuteres før produktion.

Tilgængelige varmebestandige materialer
Udover HR9 kan FH® Alloy fremstille ovnkurve og varmebehandlingsarmaturer af materialer som:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Andre varmebestandige legeringer

• Nikkelbaserede legeringer


Det endelige materiale skal vælges i henhold til den faktiske temperatur, atmosfære, kølemetode og mekaniske belastningsforhold.

Brugerdefinerede varmebehandlingsarmaturer fra FH® Alloy
FH® Alloy er specialiseret i varmebestandigt ovnværktøj til industrielle varmebehandlingsapplikationer.

Vores tilpassede produktsortiment omfatter:

• Varmebehandlingskurve

• Ovn læssekurve

• Varmebehandlingsbakker

• Varmebehandlingsstativer

• Bundbakker

• Pit Furnace Inventar

• Brugerdefinerede ovnarmaturer


Produktionen kan være baseret på kundetegninger eller faktiske ovndriftskrav.

Anmod om en tilpasset ovnkurv
Har du brug for en ny varmebehandlingskurv eller et nyt armatur?
Send FH® Alloy din:
Tegning Ovn Dimensioner Arbejdstemperatur Atmosfære Kølemetode Arbejdsstykke Størrelse Belastningskapacitet
Vores team kan evaluere driftsbetingelserne og udvikle en passende ovnlastningsarmatur.
FH® Alloy
Brugerdefinerede varmebehandlingsarmaturer og varmebestandige legeringskomponenter

FAQ
Q1: Hvad er størrelsen på denne varmebehandlingskurv?
Kurven måler:
1380 × 1230 × 280 mm
Brugerdefinerede dimensioner er tilgængelige.

Q2: Hvilket materiale bruges?
Dette produkt er fremstillet af HR9 varmebestandig legering.

Q3: Kan disse kurve stables?
Ja. Kurven bruger en stabelbar konfiguration, så flere enheder kan samles lodret inde i ovnen.

Q4: Kan den interne støttestruktur ændres?
Ja. Støttepositioner, åbninger og rammegeometri kan justeres i henhold til emnet.

Q5: Kan du gengive vores eksisterende ovnkurv?
Ja. FH® Alloy kan fremstille i henhold til kundetegninger, 3D-modeller eller eksisterende armaturprøver.

Q6: Kan du designe et armatur, hvis vi kun giver ovnoplysninger?
Ja. Ovnsdimensioner, driftstemperatur, atmosfære, køleforhold og belastningsoplysninger kan bruges som grundlag for armaturets udvikling.

Q7: Er andre varmebestandige legeringer tilgængelige?
Ja. Materialemuligheder omfatter 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT og andre varmebestandige legeringer.
